电力系统的隐形护盾：空气过滤器在高低压配电式中的奥秘
高低压配电室作为电力系统的 “心脏与大脑”，容纳着开关柜、断路器、变压器等关键设备，其稳定运行直接决定工业生产、商业活动乃至社会运转的连续性。然而，空气中的颗粒物（如粉尘、PM2.5）和腐蚀性气体（如 H₂S、Cl⁻）会悄然侵蚀设备：粉尘沉积导致绝缘下降、散热不良，腐蚀性气体会加速铜牌氧化和触点老化 —— 这些隐形威胁可能引发短路、火灾甚至大面积停电。此时，空气过滤器成为守护配电室安全的 “幕后英雄”，通过精准控制空气质量，为电气设备筑起一道无形的防护墙。

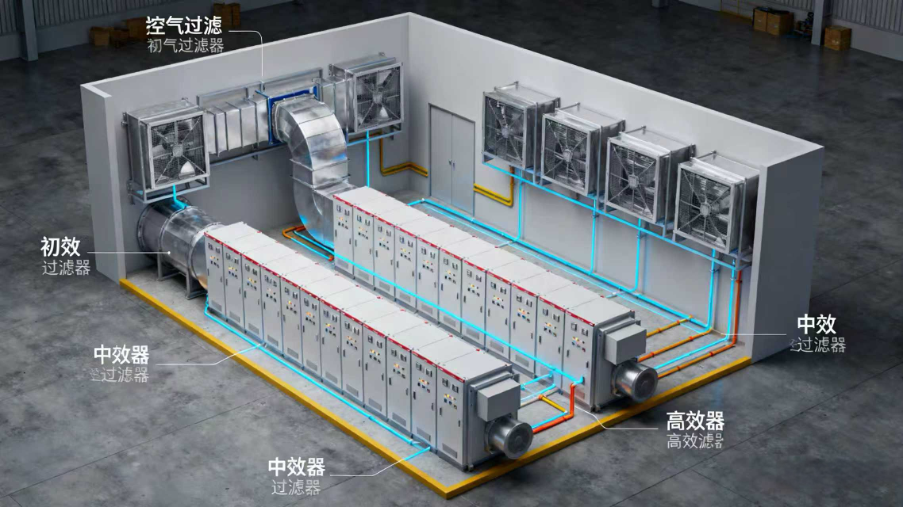

图 1：高低压配电室内部，密集的电气设备对空气质量要求极高，空气过滤器需配合通风系统实现全面防护
空气过滤器：幕后英雄登场
（一）应用原理大揭秘
空气过滤器的核心作用是通过多级过滤系统控制进入配电室的空气质量，具体原理如下：
1. 物理拦截：通过不同孔径的滤材，逐级捕捉空气中的颗粒物（从柳絮、昆虫到 PM2.5 细尘）；
2. 化学吸附：利用活性碳、化学吸附剂等材料，去除 H₂S、NOₓ、Cl⁻等腐蚀性气体；
3. 正压协同：配合通风系统维持室内微正压，阻止未经过滤的脏空气从门窗缝隙渗入。
最终实现 “污染物不入室、设备无侵蚀” 的目标，保障电力系统长期稳定运行。
（二）核心需求剖析
空气过滤器在配电室的应用需满足四大核心需求，具体如表 1 所示：
核心需求 | 具体目标 | 关键作用场景 |
保护电器设备 | 1. 防止颗粒物导致绝缘下降、散热不良；2. 阻止腐蚀性气体侵蚀金属部件 | 沿海地区、工业区配电室 |
防止意外停机 | 减少因设备故障引发的大范围停电，降低生产 / 商业损失 | 数据中心、医院等关键负荷配电室 |
提升运行安全性 | 降低闪落、火灾等事故风险，保护操作人员与设备资产 | 所有高压配电室 |
符合标准与最佳实践 | 满足 IEC、NEMA 等行业标准及设备厂商对颗粒物浓度、腐蚀等级的要求 | 化工、能源等合规性要求高的行业 |
表 1：空气过滤器在高低压配电室的核心需求与应用场景
多样应用，全面守护
配电室的空气过滤需根据场景适配不同方案，核心通过整体通风 / 空调系统（HVAC） 实现，辅以局部过滤，具体类型与配置如下：
（一）主要应用类型详解
1. 整体通风 / 空调系统进气过滤（主流方案）
该方案通过多级过滤确保新风与循环风均达标，是大多数配电室的首选，具体配置如表 2 所示：
过滤级别 | 位置 | 类型与效率标准（ISO/IEC） | 核心功能 | 适用场景 |
粗效过滤器 | 新风口 / 空调机组前端 | G4（≥80%@5μm） | 拦截昆虫、柳絮、大颗粒粉尘 | 所有配电室基础配置 |
中效 / 高效过滤器 | 粗效过滤器下游 | F7-F9（≥65%@2.5μm） | 去除 PM2.5 细尘，防止设备沉积 | 工业、商业配电室核心配置 |
化学过滤器 | 颗粒物过滤器下游 | 活性炭 / 化学吸附剂 | 去除 H₂S、Cl⁻、NOₓ等腐蚀性气体 | 沿海、化工区配电室必配 |
HEPA 过滤器 | 末端（特殊需求） | H13（≥99.97%@0.3μm） | 极高洁净度，保护精密电子单元 | 数据中心、特种工业控制室 |
表 2：整体通风系统多级过滤配置与技术指标

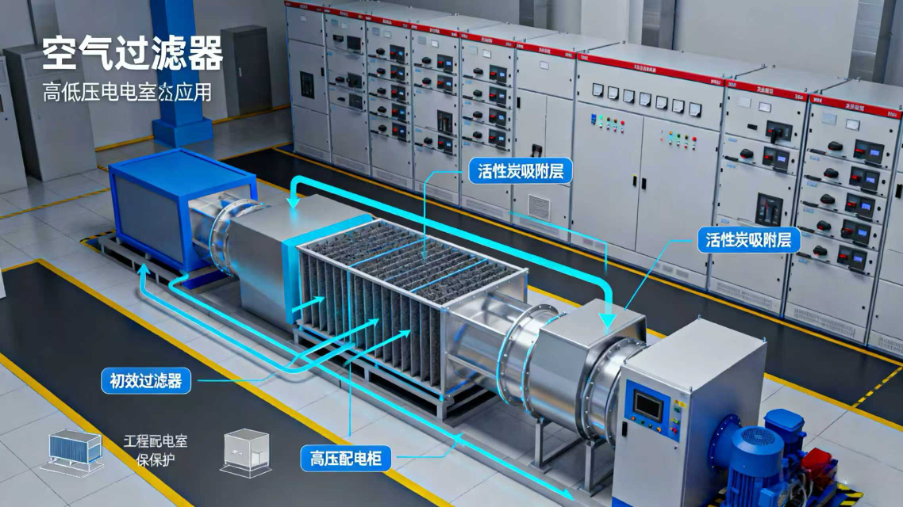

图 2：整体通风系统的多级过滤流程，从粗效到化学过滤逐级递进，确保空气洁净度达标
2. 柜内局部过滤（补充方案）
针对 PLC 控制柜、精密保护装置柜等敏感设备，若整体房间洁净度仍不满足需求，可在柜体进风口加装风扇过滤器单元（FFU），配置如下：
1. 滤材级别：F8-F9（针对细尘）；
2. 风量：50-200 m³/h（适配柜体尺寸）；
3. 特点：体积小、安装灵活，直接保护柜内精密元件。

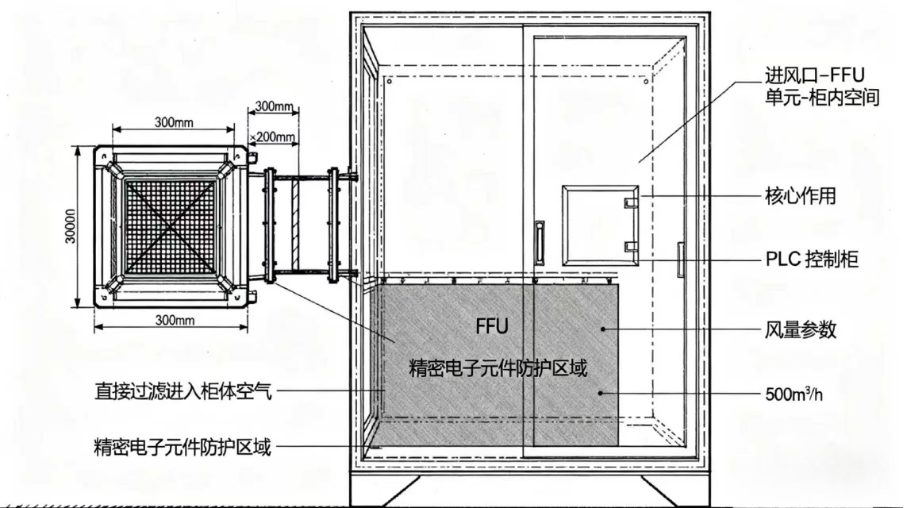

图 3：PLC 控制柜专用风扇过滤器单元，直接过滤进入柜体的空气，保护内部精密电子元件
3. 自然通风过滤（简易方案）
适用于小型低压配电室或偏远地区配电间，仅在通风摆叶窗处安装G3-G4 级防尘网，可拦截大颗粒粉尘与昆虫，但无法防护细尘与腐蚀性气体，仅作为基础防尘措施。
（二）正压控制：过滤效果的 “关键保障”
无论采用何种过滤方案，配电室需维持5-10 Pa 微正压（如图 4 所示），通过送入足量洁净空气，阻止外部脏空气从电缆沟、门窗缝隙渗入。正压值需通过风压传感器实时监控，确保过滤系统与通风系统协同运行。

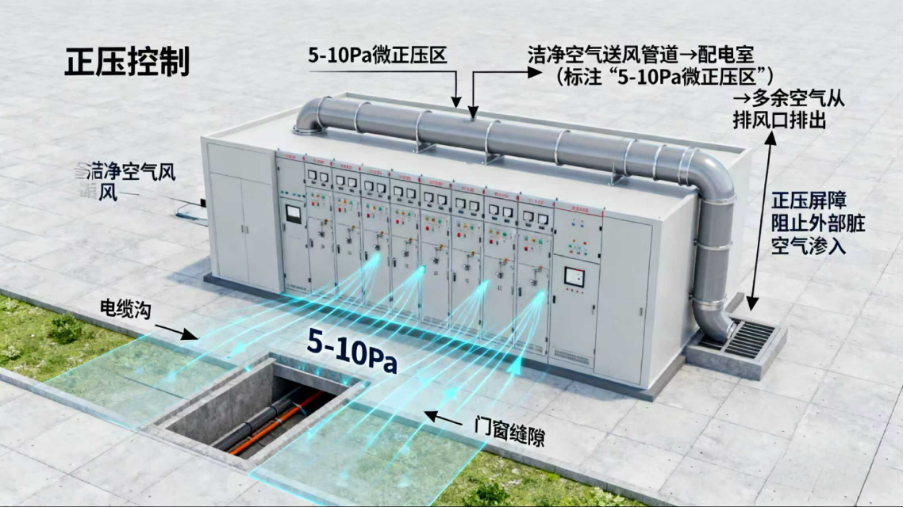

图 4：配电室正压控制原理，洁净空气持续送入室内，形成微正压屏障，阻止外部污染物渗入
精心呵护，持续效力
空气过滤器的效果需通过科学监控与定期维护维持，具体措施如表 3 所示：
监控 / 维护项目 | 工具 / 方法 | 周期 / 触发条件 | 核心目标 |
过滤器压差监测 | 压差计 / 压差传感器 | 实时监测，压差超初始值 2 倍时更换 | 确保滤材未堵塞，通风阻力正常 |
腐蚀等级监测 | 铜片 / 银片挂片（参照 ISO 11844 标准） | 每 3-6 个月更换分析 | 评估化学过滤效果，调整滤料类型 |
温湿度监控 | 温湿度传感器 | 实时监测，温度≤40℃，湿度≤60% | 配合过滤系统维持设备适宜环境 |
滤料更换 | 按过滤级别依次更换（先粗效后高效） | 粗效 3-6 个月，高效 6-12 个月 | 避免滤料失效导致污染物穿透 |
室内环境清洁 | 吸尘器（HEPA 级）、干擦方式 | 每月 1 次 | 清除室内沉积粉尘，减少二次污染 |
表 3：空气过滤器监控与维护方案

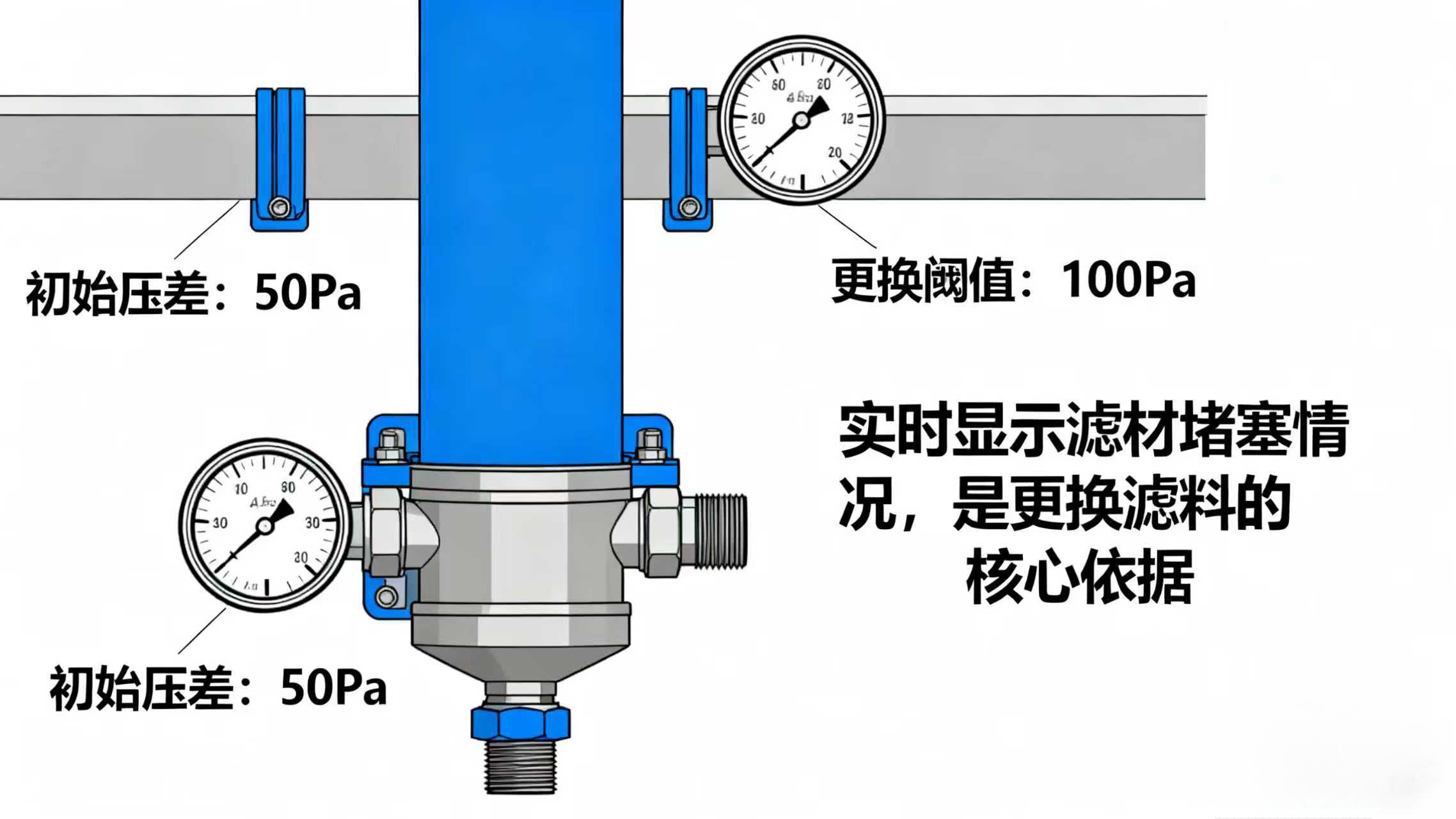

图 5：安装在过滤器前后的压差计，实时显示滤材堵塞情况，是更换滤料的核心依据
显著成效，价值凸显
通过科学配置空气过滤系统，配电室可实现多维度效益提升：
1. 可靠性提升：设备故障率降低 60% 以上，大幅减少意外停电；
2. 寿命延长：开关柜、变压器等设备寿命延长 5-8 年，降低更换成本；
3. 维护减负：设备内部清洁频次从每季度 1 次降至每年 1 次，减少人工投入；
4. 合规保障：满足 IEC 62271-203（高压设备环境要求）、NEMA PG 1（低压柜防护标准），避免合规风险。
挑战与应对，前行之路
尽管空气过滤系统效益显著，但应用中仍面临部分挑战，具体应对策略如下：
挑战类型 | 具体问题 | 应对策略 |
成本压力 | 高效过滤器、化学滤料初投资高，更换费用持续产生 | 1. 按场景分级配置（如普通区域用 F7，化工区用 F9 + 化学过滤）；2. 采用可清洗滤材，降低更换频率 |
维护专业性 | 化学滤料寿命评估、正压调试需专业技术，易出现操作不当 | 1. 配备智能监控系统（如滤料寿命预警、正压自动调节）；2. 定期对运维人员进行技术培训 |
老旧配电室改造 | 空间狭小、现有通风系统不兼容，改造难度大 | 1. 采用紧凑型过滤单元（如壁挂式新风机）；2. 分阶段改造，先保障关键设备区域 |
能源消耗 | 风机驱动多级过滤系统，增加电力消耗 | 1. 选用低阻力滤材（如合成纤维滤料）；2. 采用变频风机，根据压差自动调节风量 |
总结：不可或缺的保障
空气过滤器虽不直接参与电力传输与控制，却是高低压配电室安全运行的 “隐形护盾”。通过多级过滤、正压协同与科学维护，它能有效抵御颗粒物与腐蚀性气体的侵蚀，降低设备故障风险，延长使用寿命，最终保障电力系统的连续性与可靠性。尽管面临成本、维护等挑战，但相较于意外停机带来的巨大损失，空气过滤系统的投入无疑是 “性价比极高的预防性投资”。
未来，随着智能监控技术的发展，空气过滤系统将进一步向 “自动化、精准化” 升级 —— 如通过 AI 算法预测滤料寿命、根据实时空气质量自动调节过滤级别，为高低压配电室提供更高效、更经济的防护方案。
