中效过滤器（F5-F9）：为什么它是HVAC系统的“主力军”
从初效到高效的桥梁——承担70%以上过滤负荷的中坚力量
摘要
在空气过滤的多级体系中，中效过滤器（F5-F9）承担着最繁重的过滤任务。它既不像初效那样只能拦截大颗粒，也不像高效那样价格昂贵、阻力巨大，而是以合理的成本和适中的阻力，高效去除PM2.5、细菌、花粉等对人体健康和设备运行最具危害的细颗粒物。本文系统解析中效过滤器的效率分级、结构形式、核心参数、典型应用场景及选型维护要点，帮助工程师和设施管理者充分认识并发挥这支“主力军”的最大价值。
一、中效过滤器的定义与定位
1.1 什么是中效过滤器？
中效过滤器是介于初效（G1-G4）和高效（H10-H14）之间的过滤等级，根据国际标准，主要覆盖以下范围：
| 标准体系 | 等级范围 | 典型效率描述 |
|---|---|---|
| EN 779（已撤销） | F5-F9 | 对0.4μm颗粒计数效率40-95% |
| ASHRAE 52.2 | MERV 9-16 | 对0.3-10μm颗粒效率30-95% |
| ISO 16890 | ePM2.5 40% – ePM1 >80% | 对PM2.5/PM1的捕获能力 |
1.2 在多级过滤中的“主力”地位
在一个典型的HVAC多级过滤系统中，中效过滤器处于中间位置：
室外新风 → 初效过滤器(G4) → 【中效过滤器(F5-F9)】 → 高效过滤器(可选) → 室内送风
为什么说它是“主力军”？
| 角色 | 任务 | 负荷占比 |
|---|---|---|
| 初效 | 拦截大颗粒（>5μm），保护后级 | 拦截约30%总质量，但多为粗尘 |
| 中效 | 拦截细颗粒（0.3-5μm），承担主要净化任务 | 承担约70%的颗粒计数负荷 |
| 高效 | 拦截亚微米级颗粒，用于特殊洁净要求 | 在无高效时，中效即终端 |
在大多数商业建筑、医院普通区域、数据中心等场景，中效过滤器本身就是终端过滤器，直接决定了送入室内的空气质量。
1.3 中效过滤器的核心价值
- 性价比最优：在过滤效率与初始成本、运行能耗之间达到最佳平衡
- 健康保障：有效去除PM2.5、细菌、花粉等健康相关颗粒
- 设备保护：防止细颗粒进入风道、盘管和风机，延长系统寿命
- 节能贡献：相比高效过滤器，压降低50-70%，风机能耗显著降低
二、中效过滤器的效率分级与标准
2.1 EN 779（历史参考）
虽然EN 779已于2022年撤销，但市场上仍有大量产品沿用此标注，理解其含义仍有必要：
| 等级 | 平均计重效率（Arrestance） | 平均计数效率（0.4μm） | 典型应用 |
|---|---|---|---|
| F5 | — | 40-60% | 基础中效 |
| F6 | — | 60-80% | 一般中效 |
| F7 | — | 80-90% | 高中效 |
| F8 | — | 90-95% | 亚高效 |
| F9 | — | ≥95% | 接近高效 |
2.2 ISO 16890（现行国际标准）
ISO 16890是当前最权威的标准，用ePM1、ePM2.5、ePM10直接反映对健康相关颗粒的捕获能力：
| ISO等级 | ePM1效率 | ePM2.5效率 | 对应EN779（约） | 典型应用 |
|---|---|---|---|---|
| ePM2.5 50% | — | ≥50% | F5-F6 | 基础中效 |
| ePM1 50% | ≥50% | ≥65% | F7 | 高中效 |
| ePM1 65% | ≥65% | ≥80% | F8 | 亚高效 |
| ePM1 80% | ≥80% | ≥90% | F9 | 接近高效 |
重要提示：由于测试方法差异，ISO 16890测得的效率值通常低于EN 779标注值。一个标称F7的过滤器，在ISO 16890下可能只有ePM1 55%。采购时应以ISO 16890报告为准。
2.3 与ASHRAE MERV的对应关系
| MERV等级 | 对0.3-1.0μm效率 | 对1-3μm效率 | 对3-10μm效率 | 约对应ISO等级 |
|---|---|---|---|---|
| 9 | — | — | 50-70% | ePM10 60% |
| 10 | — | 50-65% | — | ePM2.5 55% |
| 11 | — | 65-80% | — | ePM2.5 70% |
| 12 | — | 80-90% | — | ePM1 50% |
| 13 | < 75% | ≥90% | ≥90% | ePM1 55% |
| 14 | 75-85% | ≥90% | ≥90% | ePM1 65% |
| 15 | 85-95% | ≥90% | ≥90% | ePM1 75% |
| 16 | ≥95% | ≥95% | ≥90% | ePM1 85% |

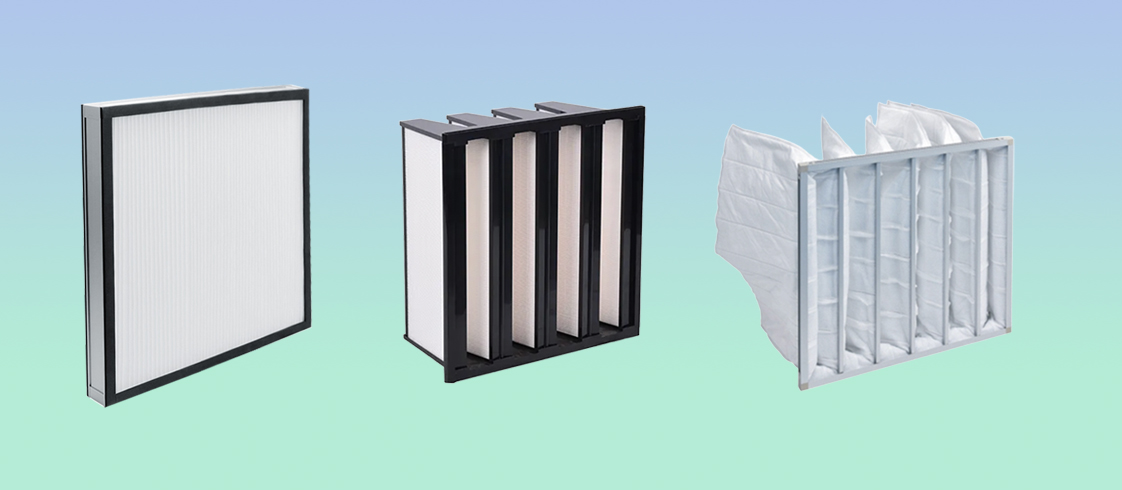

三、中效过滤器的结构形式
| 结构形式 | 原理 | 优势 | 局限 | 适用场景 |
|---|---|---|---|---|
| 袋式 | 多个滤袋并列，过滤面积大 | 容尘量极高，寿命长，压降上升慢 | 占用空间大，不适用于紧凑AHU | 风量大、粉尘浓度高的工业HVAC、洁净室预过滤 |
| 折叠式（微型） | 滤料折叠成紧密褶皱 | 结构紧凑，压降低，安装灵活 | 容尘量小于袋式 | 数据中心、商业楼宇、空间受限的AHU |
| 箱式（无隔板） | 深层折叠，框架坚固 | 效率高，结构强度好 | 成本较高 | 制药、医院、高洁净要求场合 |
| 组合式（可更换滤芯） | 滤芯可单独更换，框架重复使用 | 减少废弃框架，环保 | 初期投资高 | 大型集中空调系统 |
结构选型对比表
| 参数 | 袋式F7 | 折叠式F7 | 箱式F9 |
|---|---|---|---|
| 过滤面积（592×592） | 约4-6 m² | 约2-3 m² | 约3-4 m² |
| 初始压降（Pa @ 2.5m/s） | 80-120 | 60-100 | 100-150 |
| 容尘量（g @ 250Pa） | 400-600 | 200-300 | 250-400 |
| 推荐更换周期（一般环境） | 12-18个月 | 9-12个月 | 12个月 |
| 单价比（参考） | 1.0 | 0.8 | 1.3 |
四、中效过滤器的核心性能参数
4.1 过滤效率
中效过滤器的效率通常用“计数效率”表示，即对特定粒径颗粒的捕获百分比。对于F7级以上，主要关注ePM1效率（对0.3-1.0μm颗粒）。
| 应用需求 | 推荐最低ISO等级 | 典型效率值 |
|---|---|---|
| 一般PM2.5控制 | ePM2.5 50% | 对PM2.5效率≥50% |
| 商业楼宇IAQ | ePM1 50% | 对PM2.5效率≥65% |
| 医院、数据中心 | ePM1 65% | 对PM2.5效率≥80% |
| 洁净室预过滤 | ePM1 80% | 对PM2.5效率≥90% |
4.2 初始压降与终阻力
| 等级 | 典型初始压降（Pa @ 额定风量） | 推荐终阻力（Pa） |
|---|---|---|
| F5 | 50-70 | 150-200 |
| F6 | 60-80 | 180-220 |
| F7 | 80-120 | 200-250 |
| F8 | 100-150 | 250-300 |
| F9 | 120-180 | 300-350 |
压降对能耗的影响：对于一台50,000 m³/h的AHU，压降每增加50Pa，年电费增加约8000-12000元（按0.8元/kWh计）。
4.3 容尘量
容尘量决定了过滤器的更换周期。中效过滤器的容尘量通常在200-600g之间（针对标准粉尘）。
| 环境粉尘浓度 | 推荐容尘量 | 预期更换周期 |
|---|---|---|
| 低（办公楼） | >200 g/m² | 12-18个月 |
| 中（商场、医院） | >300 g/m² | 9-12个月 |
| 高（工厂、路边建筑） | >400 g/m² | 6-9个月 |
4.4 阻燃等级
对于医院、数据中心等高风险场所，中效过滤器应具备阻燃性能：
| 标准 | 等级 | 适用场景 |
|---|---|---|
| UL94 | HF-1 | 一般商业HVAC |
| UL94 | V-0 | 医院、数据中心 |
| UL900 | Class 1 | 最严格，关键设施 |
4.5 其他参数
- 耐温性：一般要求-10°C至70°C，特殊场合可定制
- 耐湿性：相对湿度≤90%无结露
- 微生物抑制：可选抗菌/防霉处理
五、中效过滤器的应用场景与选型
5.1 典型应用场景
| 场景 | 推荐等级 | 推荐结构 | 关键要求 |
|---|---|---|---|
| 商业办公楼 | F7 (ePM1 50%) | 袋式/折叠式 | 低噪音、低压降 |
| 购物中心 | F7 (ePM1 50%) | 袋式 | 高容尘、长寿命 |
| 医院普通病房 | F7-F8 (ePM1 50-65%) | 袋式 | 阻燃、抗菌可选 |
| 医院手术室（预过滤） | F8-F9 (ePM1 65-80%) | 箱式 | 低发尘、无硅 |
| 数据中心 | F7-F8 (ePM1 50-65%) | 折叠式 | 超低压降 |
| 制药洁净室（预过滤） | F9 (ePM1 80%) | 袋式/箱式 | 无硅、耐消毒 |
| 学校、幼儿园 | F7 (ePM1 50%) | 折叠式 | 低噪音、抗菌 |
| 工业厂房 | F5-F7 | 袋式 | 高容尘、耐清洗 |
| 地铁、机场 | F7-F8 | 袋式 | 高容尘、阻燃 |

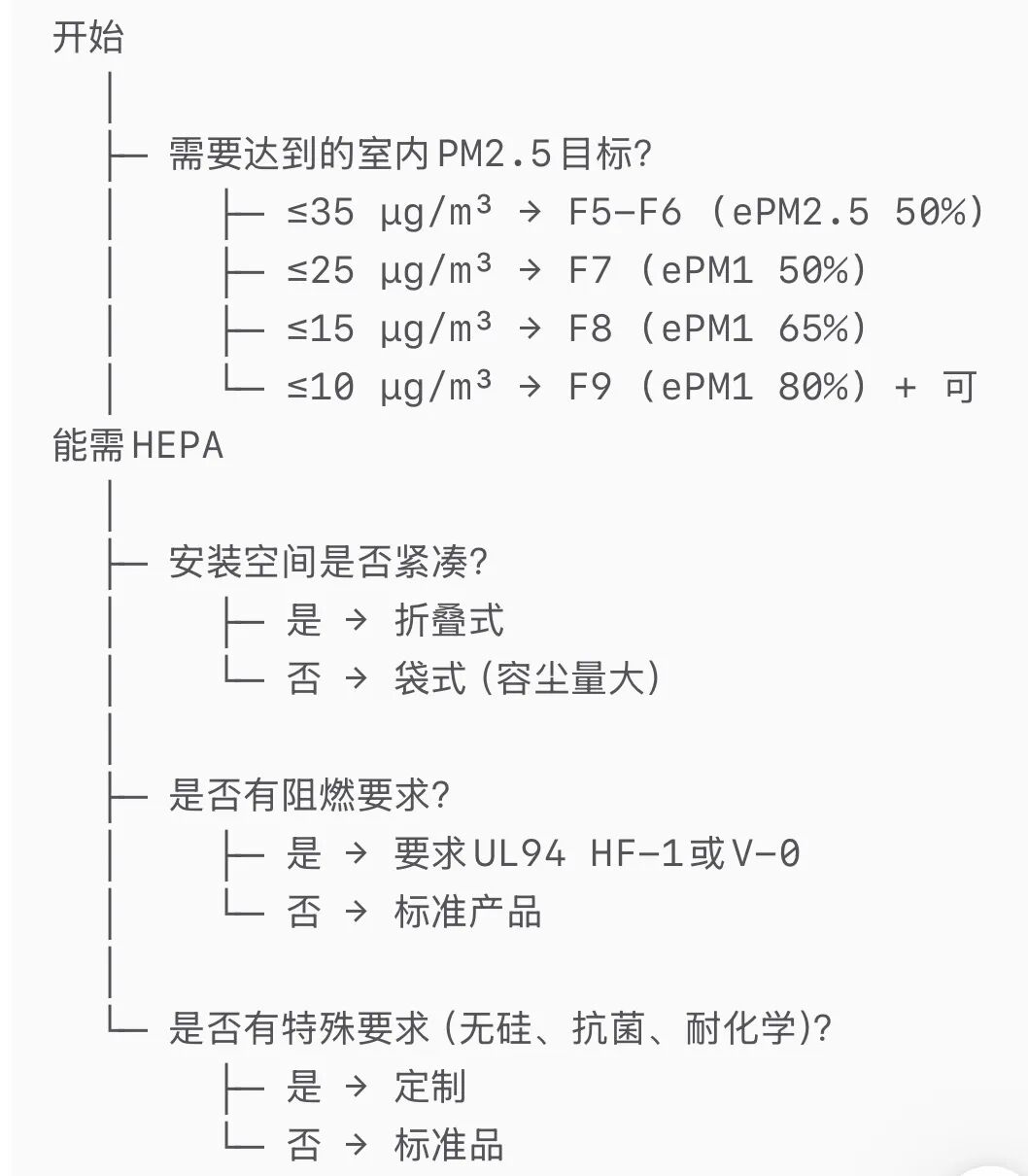

5.2 选型决策树
5.3 选型常见错误
| 错误 | 后果 | 正确做法 |
|---|---|---|
| 选型效率过高 | 压降大、能耗高、过早堵塞 | 根据实际洁净需求选择“恰好合适”的效率 |
| 忽视压降 | 风机能耗增加、PUE上升 | 在同一效率等级内比较压降，选最低 |
| 只买便宜不重寿命 | 更换频繁、综合成本高 | 计算TCO，平衡单价与寿命 |
| 忽略预过滤 | 中效过快堵塞 | 前端加装G4初效 |
六、中效过滤器的维护与更换
6.1 基于压差的科学更换
中效过滤器应安装压差计，根据压降判断更换时机：
| 压降状态 | 行动 | 说明 |
|---|---|---|
| 初始值 + 50% | 记录，正常 | — |
| 初始值 + 100%（2倍） | 安排更换（1-2周内） | 仍可使用，但能耗已上升 |
| 初始值 + 150%（2.5倍） | 尽快更换（1周内） | 能耗显著增加 |
| 初始值 + 200%（3倍） | 立即更换 | 严重堵塞，可能影响风量 |
6.2 不同环境下的更换周期参考
| 环境 | 预过滤（G4）周期 | 中效（F7）周期 | 中效（F9）周期 |
|---|---|---|---|
| 城市办公楼 | 6个月 | 12-18个月 | — |
| 商场/医院 | 3-6个月 | 9-12个月 | 12个月 |
| 数据中心 | 6-12个月 | 12-18个月 | — |
| 工厂/车间 | 1-3个月 | 6-9个月 | 9-12个月 |
6.3 维护要点
- 记录初始压降：新过滤器安装后立即记录，作为后续判断基准
- 定期巡检：每月读取压差值，绘制趋势曲线
- 检查密封：每次更换时检查过滤器与框架的密封条是否完好
- 清洁周边：更换时清理过滤器安装槽内的积尘
七、中效过滤器的节能潜力
7.1 低压降产品的节能效益
以一台50,000 m³/h的AHU为例，年运行8,760小时，电费0.8元/kWh：
| 过滤器 | 初始压降 | 平均运行压降 | 年电费（估算） | 相比基准节省 |
|---|---|---|---|---|
| 普通F7袋式 | 120 Pa | 180 Pa | 约8.5万元 | — |
| 低压降F7折叠式 | 80 Pa | 130 Pa | 约7.2万元 | 1.3万元/年 |
投资回收期：低压降F7过滤器单价高约30%，但每年节省的电费可在6-12个月内收回差价。
7.2 预过滤对节能的贡献
安装G4预过滤器可使中效过滤器压降上升速率降低40-50%，延长更换周期30-50%，同时减少中效过滤器在堵塞状态下的高能耗时间。
八、案例研究
案例1：上海某商业综合体
背景：建筑面积15万m²，采用4台AHU，原使用F5袋式过滤器，室内PM2.5经常超过50 μg/m³。
问题：过滤效率不足，租户投诉空气质量差；同时F5压降上升快，每4-6个月需更换。
优化：升级为F7袋式过滤器（ePM1 55%），同时将更换制度从固定周期改为按压差。
结果：
- 室内PM2.5降至25 μg/m³以下
- 中效更换周期从5个月延长至11个月
- 年滤材成本略有增加，但能耗略有降低，综合TCO持平
案例2：华北某数据中心
背景：IT负载5MW，AHU采用F7袋式过滤器，无预过滤。
问题：过滤器每6个月更换，压降上升快，风机能耗偏高。
优化：
- 前端增加G4预过滤器（折叠式）
- 主过滤器更换为低压降F7折叠式（初始压降75Pa vs 原120Pa）
结果：
- 主过滤器更换周期延长至14个月
- 风机年能耗降低9%，节省电费约12万元
- 综合年运维成本降低25%
九、常见问题解答（FAQ）
中效过滤器可以代替高效过滤器吗？
A：不可以。中效对0.3μm以下颗粒的效率有限（通常<95%），无法满足手术室、制药洁净室等无菌要求。但可作为高效的前级保护。
F7和F9差别大吗？
A：F7对0.4μm颗粒效率80-90%，F9≥95%。在PM2.5控制上，F7可将室内PM2.5降至25 μg/m³左右，F9可降至15 μg/m³以下。代价是F9压降更高、价格更贵。
Q3：袋式和折叠式中效哪个更好？
A：取决于空间和维护偏好。袋式容尘量大、寿命长，适合空间充裕、粉尘浓度高的环境；折叠式结构紧凑、压降低，适合数据中心、商业楼宇等空间受限、对能耗敏感的场景。
Q4：中效过滤器多久换一次？
A：没有固定答案。城市办公楼12-18个月，商场医院9-12个月，工厂6-9个月。最科学的方法是安装压差计，达到2倍初始压降时更换。
Q5：如何判断中效过滤器是否需要更换？
A：一看压差计（最准确），二看送风量是否明显下降（如风口风速降低），三看室内空气质量是否恶化（PM2.5升高）。
Q6：中效过滤器可以清洗吗？
A：大多数中效过滤器（袋式、折叠式）为一次性使用，不可清洗。只有少数特殊设计的可清洗中效（如金属网或特殊泡沫）可清洗，但效率较低。
Q7：ISO 16890标准下，我应该选ePM1 50%还是65%？
A：一般商业楼宇选ePM1 50%（相当于F7）即可满足PM2.5达标；医院、数据中心等高要求场所建议选ePM1 65%（相当于F8）。
Q8：中效过滤器对病毒有效吗？
A：有效。病毒通常附着在0.3-1μm的气溶胶上，F7及以上等级对0.3-1μm颗粒的效率可达80-95%，可显著降低空气中病毒载量。
十、结语
中效过滤器是HVAC系统中名副其实的“主力军”。它不像初效那样“简单”，也不像高效那样“昂贵”，而是在性价比、效率、阻力、寿命之间取得了最佳平衡。正确选择和维护中效过滤器，不仅可以保障室内空气质量，还能显著降低系统能耗和运维成本。
行动建议：
- 根据应用场景选择合适效率等级（一般商业选F7，高要求选F8/F9）
- 在满足效率前提下，优先选择低压降产品
- 安装压差计，建立基于压降的更换制度
- 合理配置初效预过滤，延长中效寿命
