喷漆房过滤器怎么配：进风、顶棉、排风三级拦截的选型账
喷漆房过滤器怎么配，不少车间主管会直接拍板：顶棉买厚一点就行。可实际跑起来，进风没挡住的大颗粒划伤漆面，排风不达标直接停产整改。喷漆房过滤器三级拦截——进风、顶棉、排风——各有各的活，漏掉一级，其他两级就是在空转。

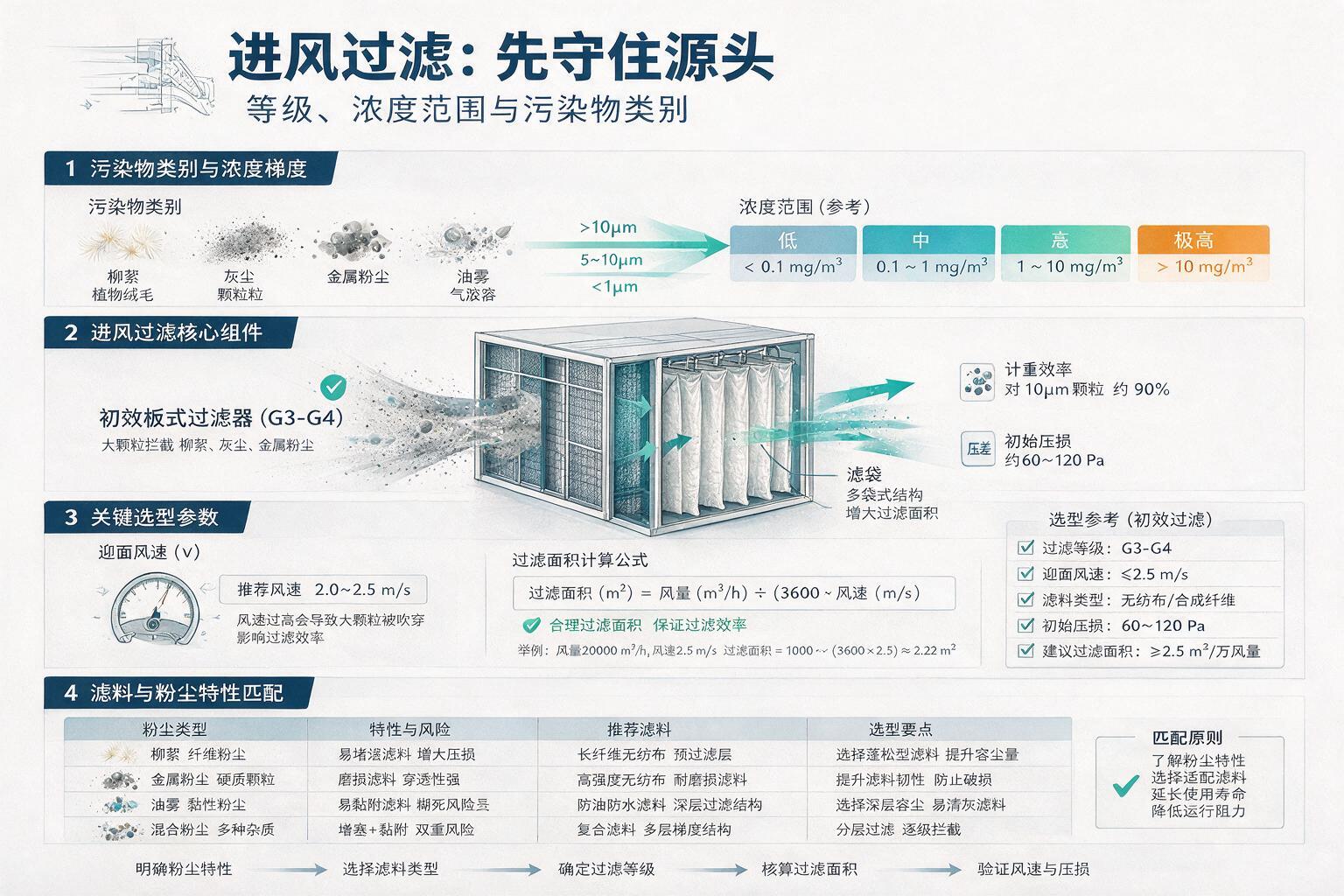

进风过滤：先守住源头
进风段的任务很明确：把室外空气里的灰尘、柳絮、金属粉尘挡在喷漆房外面。别小看这一步，实测下来，进风口附近的切割、打磨工位会让粉尘浓度翻几倍。喷漆房过滤器的进风段常见配置是用初效板式过滤器或袋式过滤器，等级G3-G4。如果你的车间在工业园区，或者旁边有木工、金属加工车间，G4比G3更稳妥，能多拦下一部分10μm以上的颗粒。
选型时，迎面风速是关键参数。简单说，过滤器面积不够，风速就会超标，大颗粒可能直接被吹穿。一般建议初效过滤器的迎面风速控制在2-2.5m/s。计算公式也不复杂：过滤面积 = 风量 ÷ (3600 × 风速)。拿20000m³/h的风量举例，面积大约需要2.2-2.8平方米。碰上大风量喷漆房，宁可多加几块过滤器，也别硬凑面积。
这里还有一个常被忽略的点：进风过滤器的滤料和粉尘特性是否匹配。如果粉尘偏黏性或者带油雾，普通无纺布很快糊死，压损飙升。我们之前写过工业除尘器滤料怎么选，核心逻辑其实相通——先搞清楚粉尘长什么样，再选滤料，否则就是白花钱。
进风段做好了，顶棉的寿命能延长至少30%。这个账后面会细算。

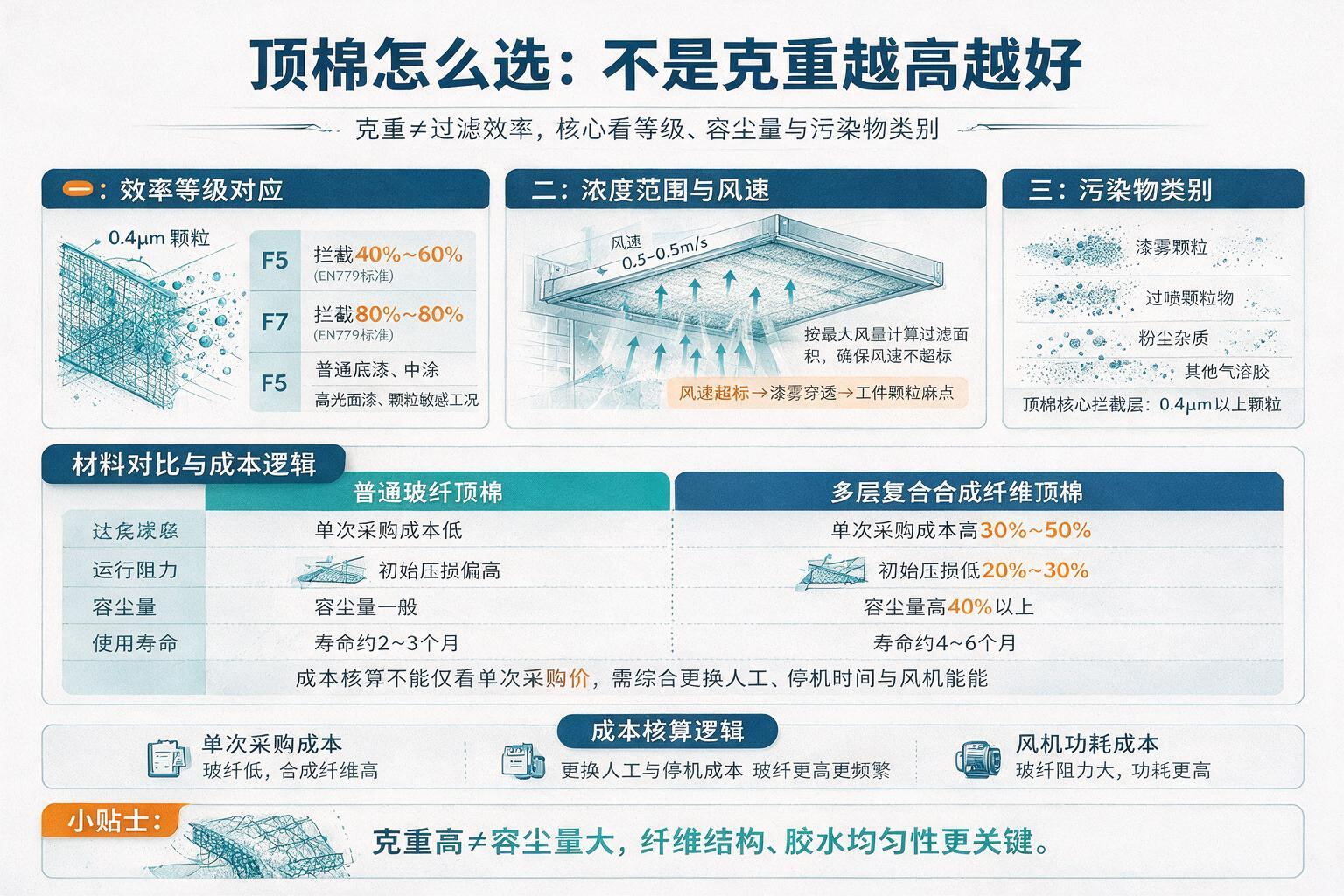

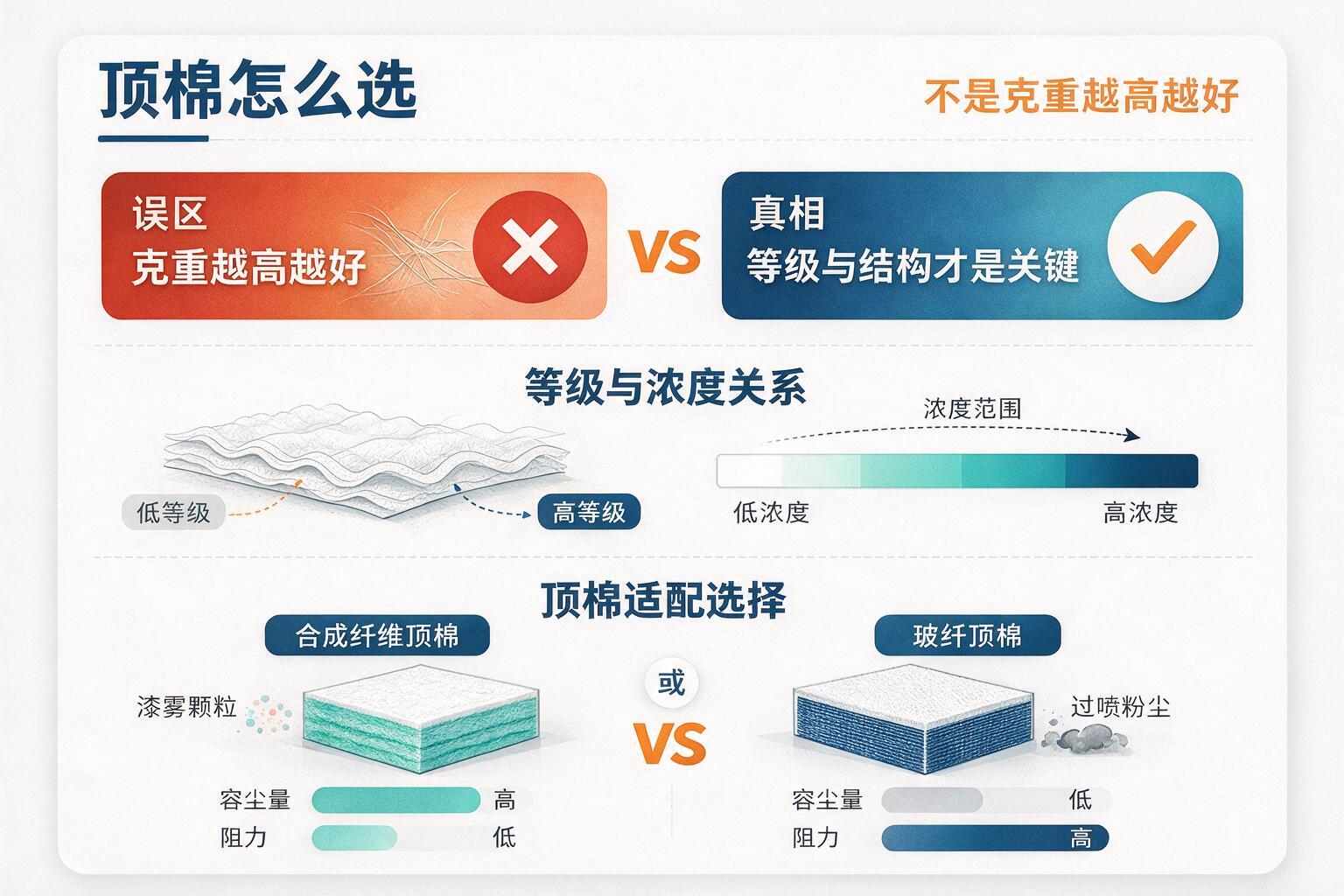

顶棉怎么选：不是克重越高越好
顶棉是喷漆房过滤器里的核心拦截层，漆雾、过喷颗粒都靠它兜着。很多采购习惯只问克重，觉得越重越好。但说实话，这个坑我见太多次了——克重高不代表容尘量大，纤维结构松散、胶水分布不均，克重再高也白搭。
顶棉的过滤效率一般在F5-F7之间。F5能拦住大约40%-60%的0.4μm以上颗粒（按EN779标准），F7能到80%-90%。如果你喷的是高光面漆，或者对颗粒敏感，F7是底线；普通底漆、中涂，F5-F6也能应付。关键是看容尘量，也就是单位面积能“吃”多少漆雾才到饱和压损。
这里有一个明显分歧：合成纤维顶棉比玻纤顶棉贵30%-50%，但初始压损低、容尘量高，实际寿命能翻倍。单看单价贵，算上更换人工和停机时间，反而是合成纤维更划算。我们在过滤效率、阻力、能耗那篇里详细拆过这个平衡关系，核心只有一句：别只盯过滤效率，压损每升高100Pa，风机功耗就跟着涨。
普通玻纤顶棉
- 单次采购价低
- 初始压损偏高
- 容尘量一般
- 寿命约2-3个月
多层复合顶棉
- 单次采购价高30%-50%
- 初始压损低20%-30%
- 容尘量高40%以上
- 寿命4-6个月
选顶棉还有一点：喷漆房的风速一般控制在0.3-0.5m/s，顶棉过滤面积要按最大风量算，别让风速超标。面积不够，漆雾会直接穿透，落到工件上就是颗粒麻点。

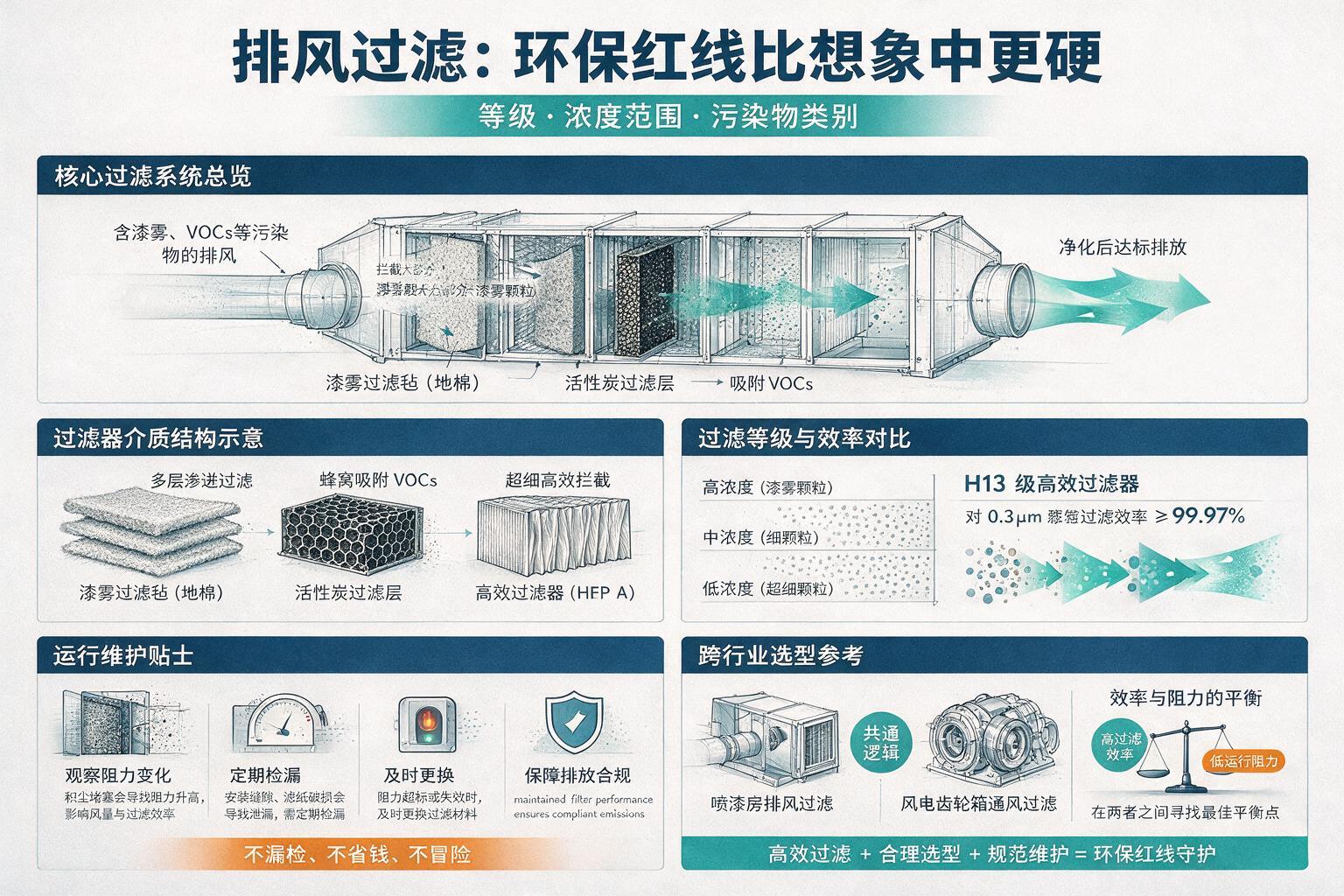

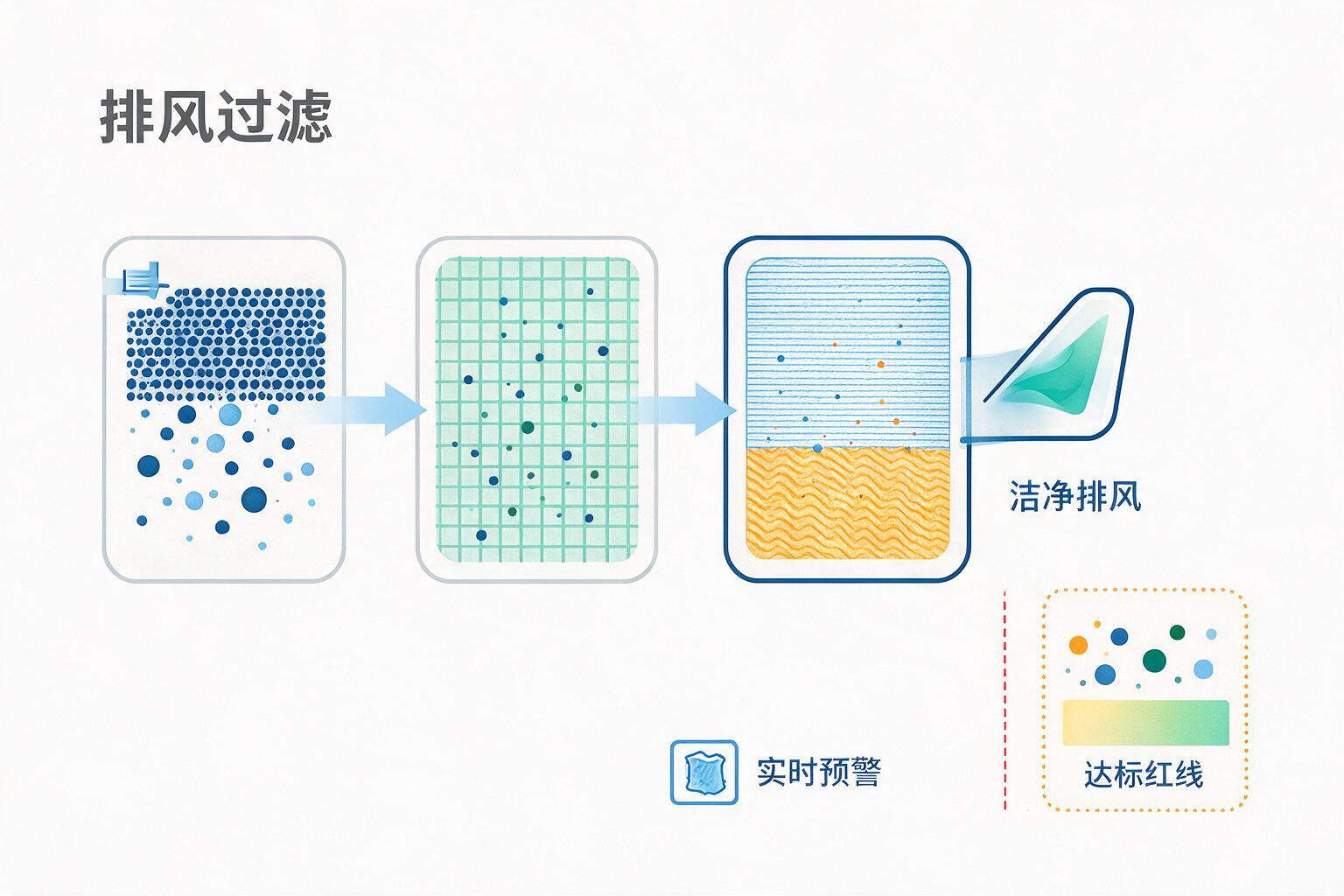

排风过滤：环保红线比想象中更硬
排风段是喷漆房过滤器的最后一道关，也是很多车间最容易翻车的地方。干式喷漆房排风通常先用漆雾过滤毡（俗称地棉）拦住大部分漆雾颗粒，后面再接活性炭过滤VOCs。如果你用的是水性漆，末端可能还要加高效过滤器，因为水性漆雾更细，飘得更远。
很多地方对喷漆房排放有明确限值，颗粒物浓度、VOCs浓度都有标准。排风不达标，不是罚款就是停产。所以排风过滤等级不能省。末端高效过滤器的效率通常选H13，能过滤99.97%的0.3μm颗粒。但高效过滤器装上去不是一劳永逸，安装缝隙、滤纸破损都会导致泄漏，检漏是必须做的。我们写过一篇高效过滤器检漏方法，从原理到实操都有，建议你对照着做一次。
还有一点，高效过滤器价格差很多，便宜货大多输在材料品次上。同样是H13，用回收玻纤纸和全新玻纤纸的成本能差一倍，但寿命和稳定性完全不在一个水平。别为了省几百块，让排放超标被盯上。
这里补一个跨行业视角：喷漆房排风高效段和风电齿轮箱通风过滤有相似的选型逻辑——都要在高过滤效率与低阻力之间找平衡点。风电涡轮过滤器选择那篇虽然场景不同，但阻力对能耗的影响计算方式是通用的。

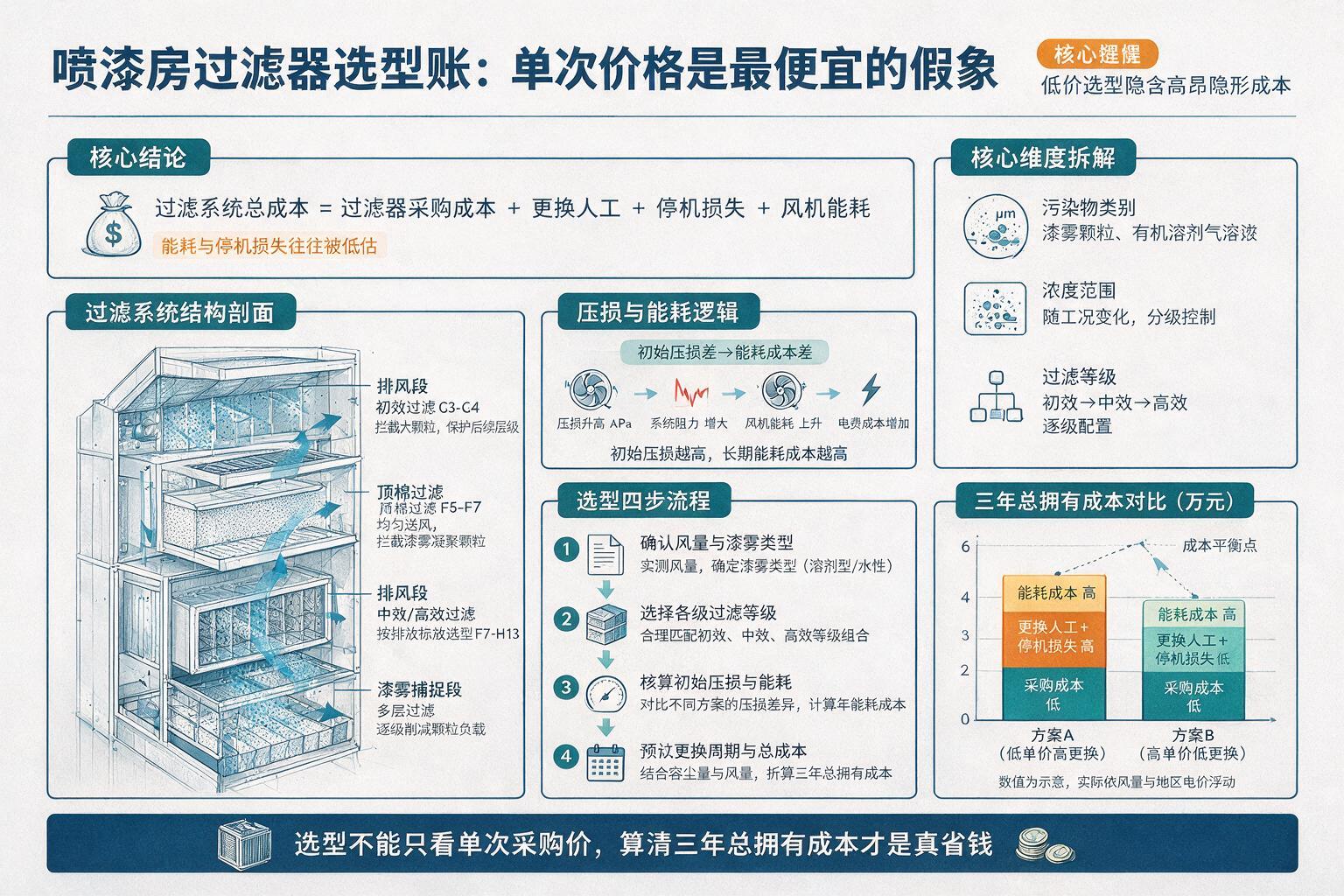

喷漆房过滤器选型账：单次价格是最便宜的假象
喷漆房过滤器选型，本质上是一道数学题。很多车间只算采购单价，不算更换人工、停机损失和能耗成本，结果越省越贵。
先说结论：过滤系统总成本 = 过滤器采购成本 + 更换人工 + 停机损失 + 风机能耗。其中，能耗和停机损失往往被低估。举个例子，一套过滤系统初始压损如果比别人高150Pa，按20000m³/h风量、风机效率60%算，每天多耗电约20-30度。一年下来就是几千块，足够换好几次过滤器。
怎么算账？我们分成四步。
为了让你更直观，我们模拟了两个方案：A方案用普通玻纤顶棉+低效排风棉，B方案用多层复合顶棉+高效率排风棉。单次采购A便宜40%，但A的顶棉每2个月换一次，B每5个月换一次；A的排风段压损高，年能耗多15%。
说明：图中数值为示意，实际依风量与地区电价浮动，但趋势不变——长期算账，B方案更省。

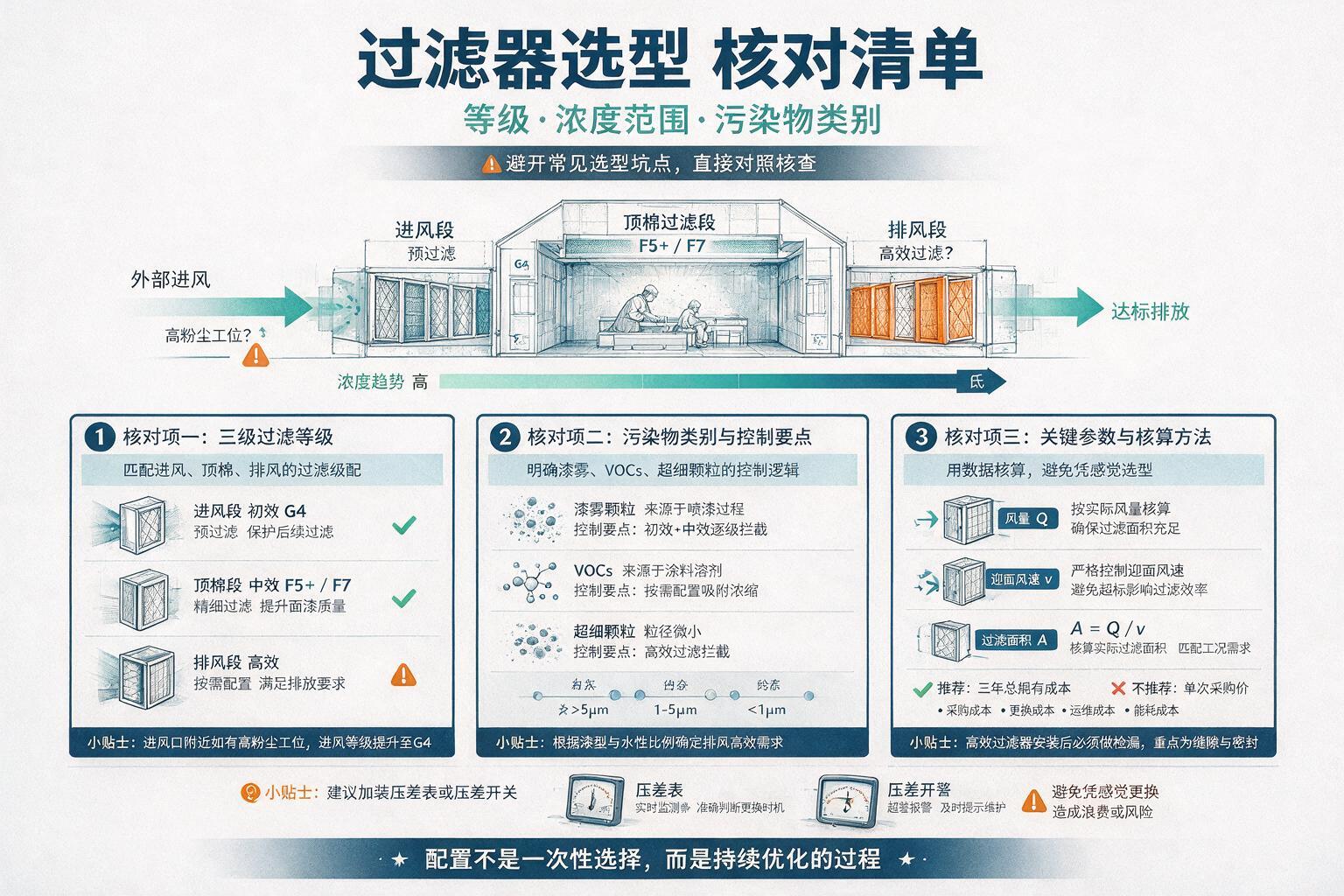

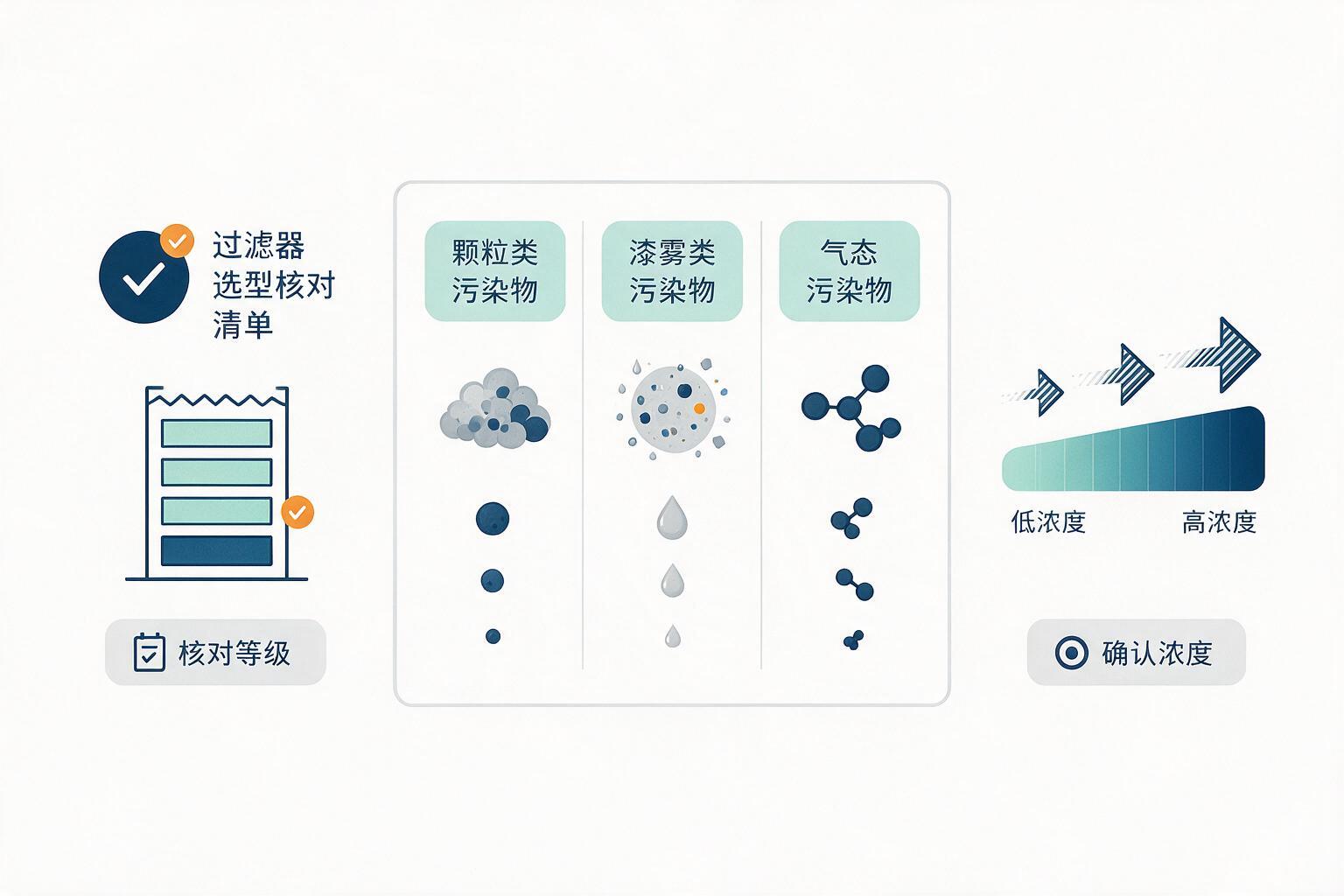

一张选型核对清单，帮你少踩坑
选型过程不算复杂，但细节很多。下面这张清单可以直接拿去用，每一项都对应一个常见翻车点。
喷漆房过滤器选型核对清单
- 确认进风口附近有无高粉尘工位，有则进风等级升到G4
- 按实际风量核算各级过滤面积，迎面风速不超标
- 顶棉选F5以上，高光面漆选F7，并关注容尘量而非克重
- 排风段根据漆型和水性比例确定是否需要高效过滤器
- 高效过滤器安装后必须做检漏，缝隙和密封是重点
- 用三年总拥有成本做方案对比，不看单次采购价
补充一点，很多车间忽视过滤器压差监测。装个压差表或压差开关，能准确判断更换时机，避免“凭感觉换”造成的浪费或风险。我们没有把这个列进清单，是因为它属于配套仪表，但实践证明非常管用。
喷漆房过滤器配置不是一次性选择，而是一个持续优化的过程。风量变了、漆型换了、排放标准严了，配置就得跟着调。把这笔账算清楚，别让过滤器成为良品率和环保的短板。
