洁净室是什么？ISO 1—9级到底怎么分？（半导体洁净室HEPA过滤器规格参数）
做半导体洁净室HEPA过滤器规格参数选型时，需要关注几个核心指标。

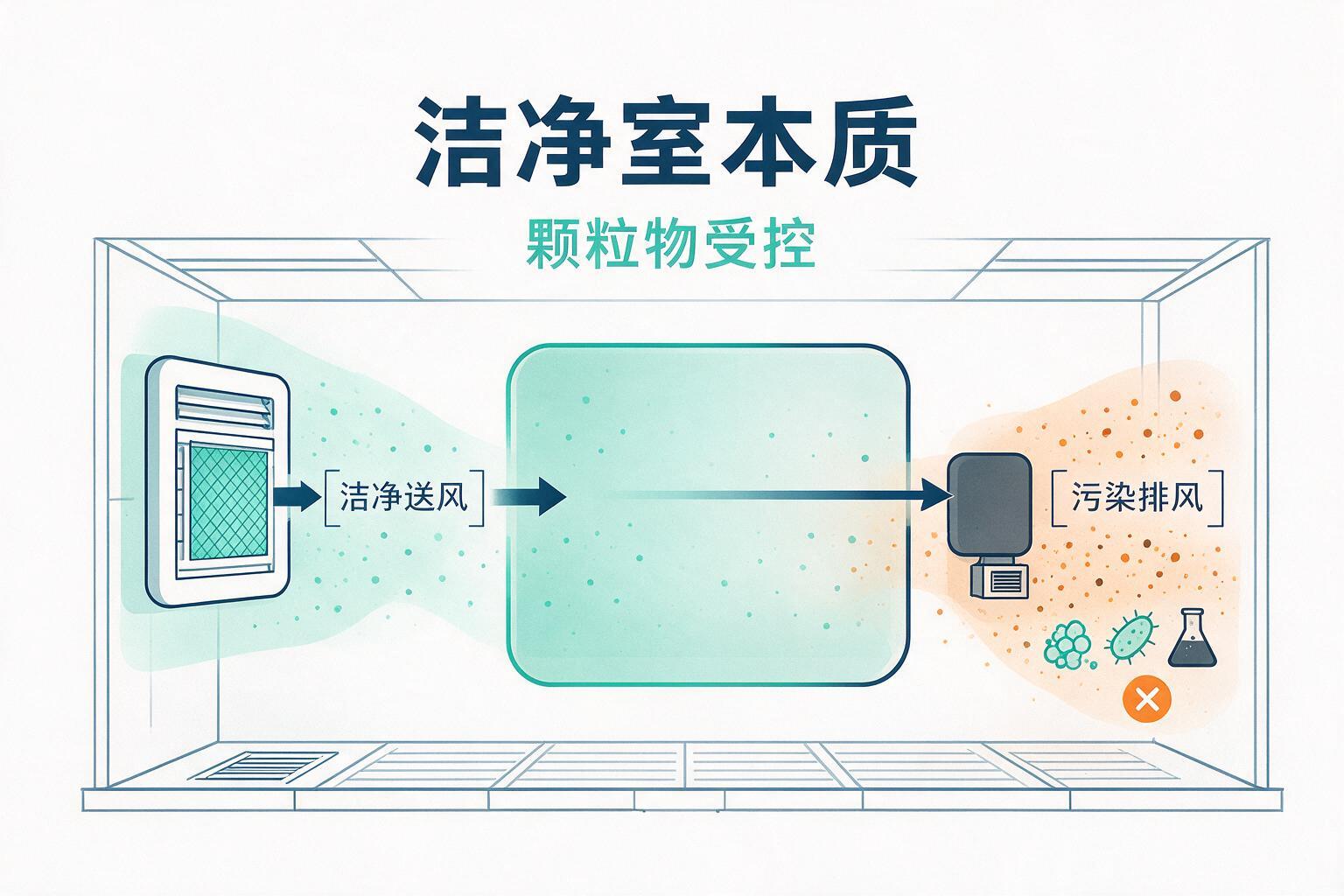

洁净室不是“很干净”，而是颗粒物被管住了
洁净室听起来像是个“特别干净的房间”，但行业里说的洁净室，核心定义是：对空气中悬浮颗粒物浓度、尺寸、温湿度、压差进行精确控制的空间。说白了，洁净室不是靠打扫出来的，是靠过滤和气流组织维持出来的。
半导体行业对洁净度的要求有多离谱？拿一枚芯片举例，生产过程中哪怕有一颗0.3微米的颗粒落在晶圆上，就可能导致短路或缺陷。所以半导体洁净室的颗粒物控制不是“尽量少”，而是“必须按等级卡死”。这里就牵出一个关键概念——ISO 14644-1标准里的ISO 1到ISO 9级。
先交代一点点背景：ISO 14644是国际标准化组织专门给洁净室和相关受控环境定的标准，其中第一部分就是洁净度分级。这个分级不是拍脑袋定的，是用单位体积空气里允许存在的不同粒径颗粒最大数量来划分的。很多人第一次看到分级表会懵，因为ISO 1和ISO 9之间颗粒浓度差了十多个数量级。

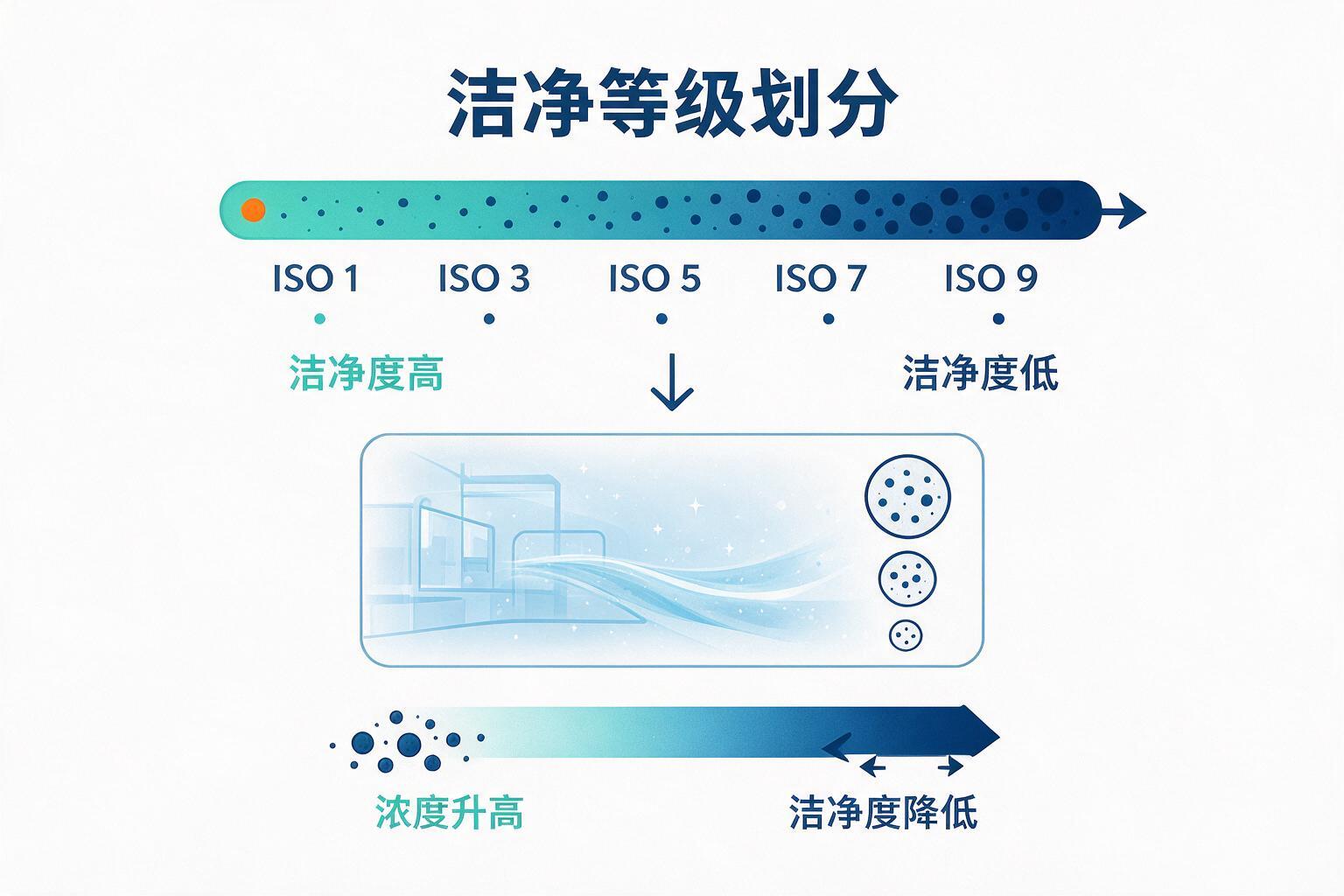

ISO 1—9级到底怎么分？核心看这张表
ISO 14644-1的分级逻辑很简单：按每立方米空气中，粒径≥0.1μm、≥0.2μm、≥0.3μm、≥0.5μm、≥1μm、≥5μm的颗粒最大允许数量来划分。 级别数字越小，洁净度要求越高。
以半导体行业最常用的ISO 5级和ISO 7级为例：
- ISO 5级：每立方米空气中，粒径≥0.5μm的颗粒不得超过3,520颗
- ISO 7级：每立方米空气中，粒径≥0.5μm的颗粒不得超过352,000颗
这两个级别相差100倍。但半导体前道工序通常要求ISO 3级甚至ISO 2级，这时候粒径≥0.1μm的颗粒也要管——每立方米不得超过1,000颗（ISO 3级）。
你可能注意到了，ISO 1级对≥0.1μm颗粒的限制是10颗/m³，这个数值已经接近测量仪器的检出极限了。实际工程中，ISO 1级洁净室极其罕见，因为维持成本高到离谱。半导体厂通常用到ISO 2—5级，具体看工序。
一个常见的误区：有人以为ISO 9级就是“没过滤”。其实ISO 9级大致对应普通空调房间或轻度预过滤环境，但它仍然有颗粒浓度上限，只是比ISO 8级宽松100倍。

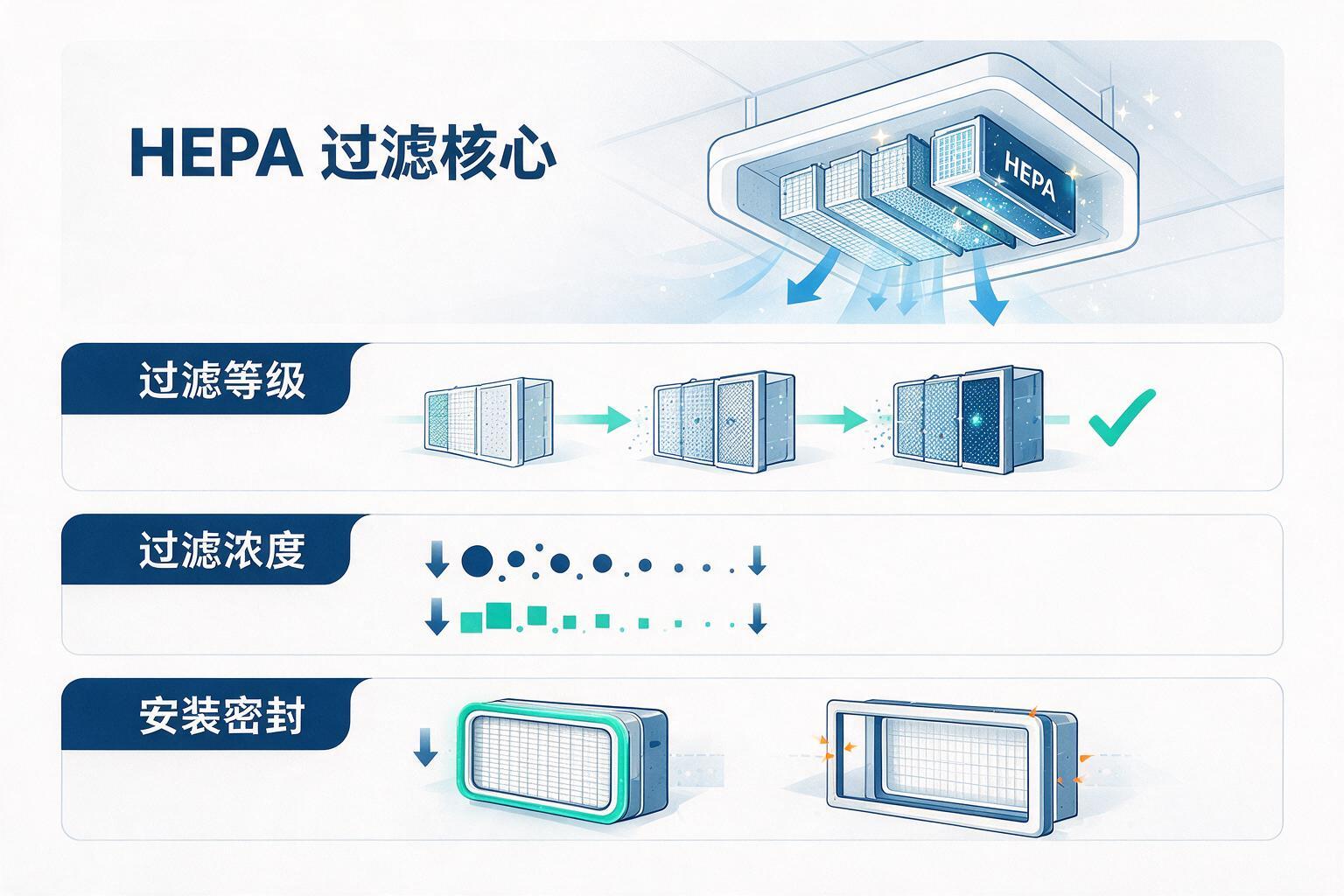

半导体洁净室为什么要死磕HEPA过滤器规格参数
前面说洁净室靠过滤维持，那末端最关键的一环就是HEPA过滤器。半导体洁净室的送风系统通常是“初效+中效+高效（HEPA/ULPA）”三级过滤，HEPA是最后一道防线。
半导体洁净室HEPA过滤器规格参数里，最核心的几个指标是：
- 过滤效率：常见H13（≥99.97% @0.3μm）和H14（≥99.995% @0.3μm）。别小看这0.025%的差距，在ISO 4级以上的环境里，可能意味着颗粒泄漏超标。
- 风量与阻力：HEPA过滤器在不同风量下压降不同，选错风量会导致能耗飙升或风速不达标。
- 尺寸与边框：标准尺寸如610×610×69mm，但半导体设备端往往需要非标定制，边框材质直接影响安装密封性。
- 密封方式：液槽胶密封、机械压紧、垫片密封，不同方式对应不同洁净等级。
关于H13和H14的选择，专门写过一篇《洁净室 H13/H14 怎么选？差一个 9，成本差多少》，里面把效率差距和成本差异算得很细。这里说一个我自己的观点：如果你做的是ISO 5级以上半导体区，直接上H14，别纠结。因为H13在边缘泄漏或长期使用后效率衰减的风险，远高于那点采购差价。

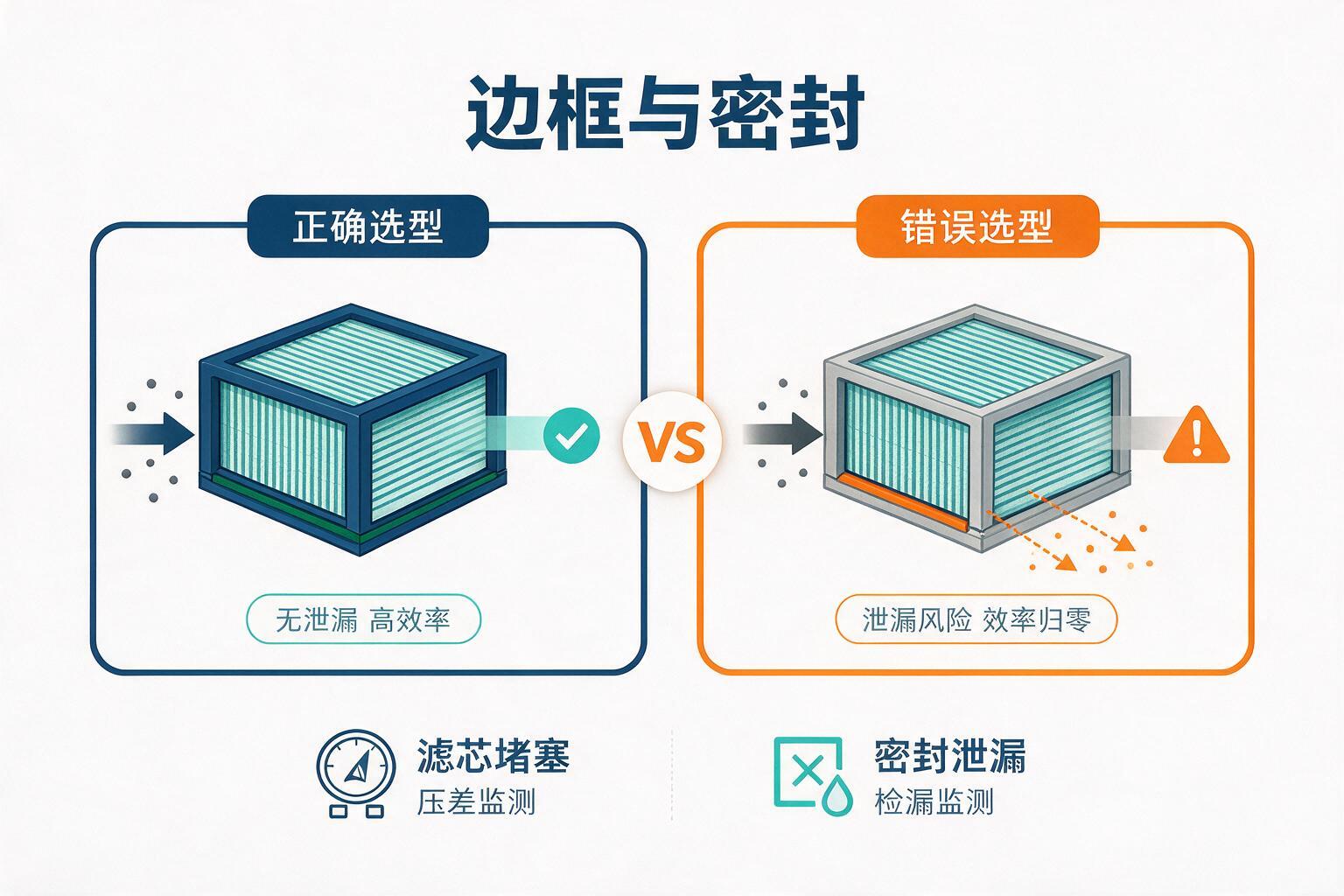

HEPA过滤器的另一个关键：边框和密封没选对，效率再高也白搭
很多工程师只盯着过滤效率，却忽略边框材料。说实话，我们碰到过滤芯效率合格但安装后洁净度不达标的情况，十有八九是边框或密封出问题。
半导体洁净室的HEPA过滤器边框常见有：铝框、镀锌框、不锈钢框、塑框。不同材质的强度、耐腐蚀性、价格差异很大。如果送风湿度高或有化学腐蚀风险，选镀锌框可能半年就锈蚀，颗粒物反而从边框缝隙漏进去。
边框材料怎么选，不展开讲了，可以看这篇《过滤器边框材料怎么选？纸框、镀锌、铝框、塑框、不锈钢一次讲清》。
一个关键原则：密封方式要和边框材质匹配。比如液槽胶密封适合铝框或不锈钢框，机械压紧适合金属框，塑框通常用垫片。

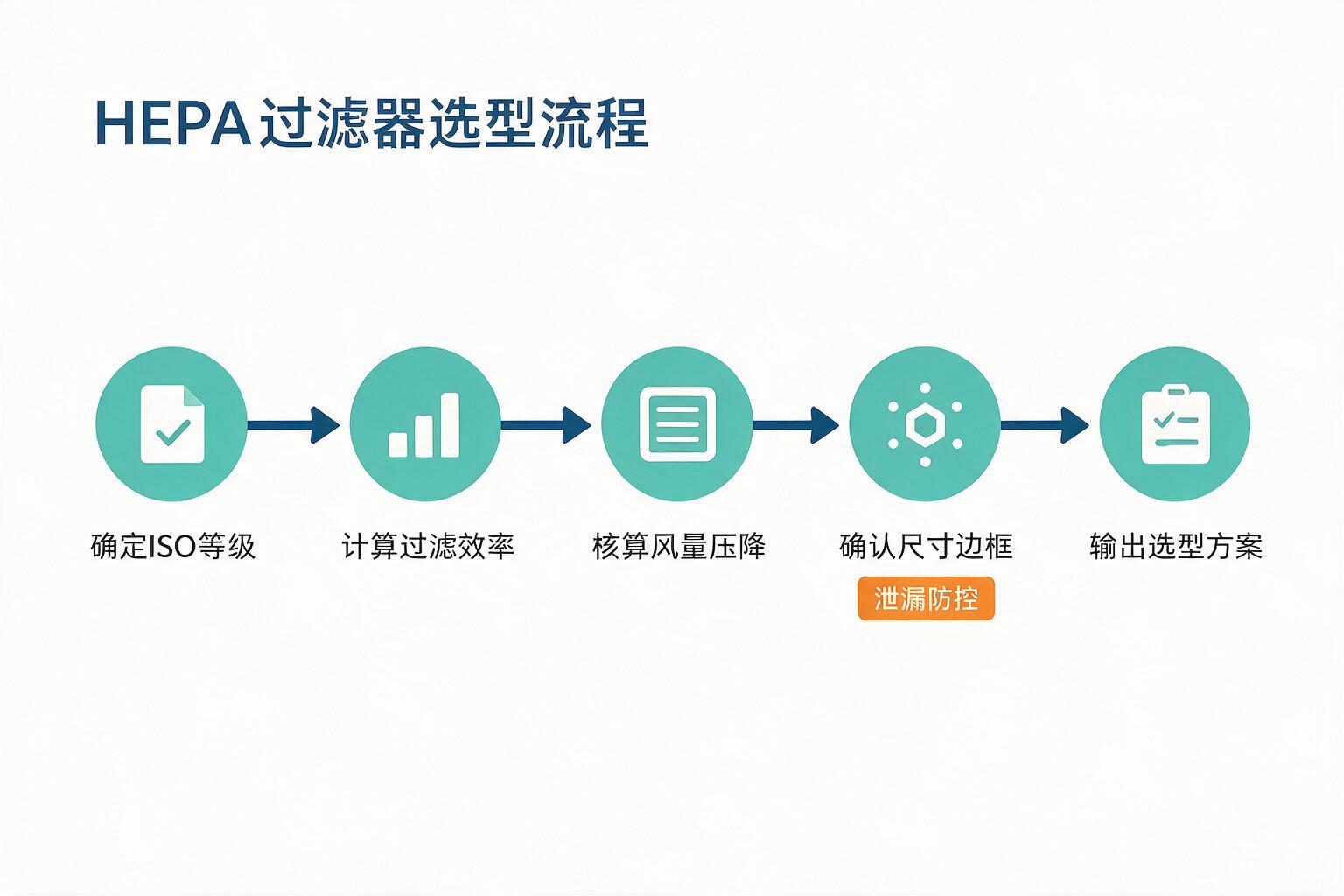

从ISO分级反推HEPA过滤器选型：选型步骤拆解
选HEPA过滤器不是拍脑袋，而是从洁净度等级倒推。下面这套步骤我用了很多年，分享给你。
在这套流程里，有两个参数最容易踩坑：
- 风量选型：过滤器额定风量≠系统实际风量。有些采购按额定风量选，结果实际风速偏高，压降暴增，风机能耗多花30%。
- 尺寸公差：非标HEPA过滤器的外框尺寸公差如果控制不好，安装时要么塞不进，要么缝隙过大。密封垫压缩量一般要求25%—30%，这需要和边框厂家确认好。
补充一个案例：有个客户做半导体后道封装，洁净度要求ISO 7级，图便宜用了H13过滤器，但边框选了普通镀锌框。结果用了不到一年，边框焊缝处出现锈点，PAO检漏在边框附近泄漏率超标，整个车间被迫停机更换。后来全部换成铝框H13，再没出过问题。
HEPA过滤盒和高温过滤器：半导体产线的隐藏需求
半导体产线还有一个常被忽视的需求：HEPA Filter Cassette（过滤盒）。在一些设备端或局部洁净区，标准尺寸过滤器要么装不下，要么需要快速更换，这时候过滤盒方案更灵活。详细介绍可以看这篇英文资料《HEPA Filter Cassette: Specifications, Selection, and Industrial Applications》，里面把规格和选型逻辑讲得很清楚。
另外，扩散炉、氧化炉等高温设备附近的洁净送风，需要用到高温空气过滤器。这里面的坑比常温过滤器多得多，比如滤材耐温等级、边框热膨胀系数、密封胶耐温性。我们帮客户排查过多次高温过滤器烧滤材的事故，原因几乎都是“用常温过滤器的思维去选高温过滤器”。具体避坑点看这篇《高温空气过滤器怎么选才不烧滤材？先避开这5个采购坑》。
ISO级别与过滤器选型对照：别再乱套了
下面这张对照表，把不同ISO级别对应的推荐过滤方案列出来，适合快速定位。
注意：这只是常规推荐，实际还要看工艺发热量、人员密度、设备排风等因素。但基本原则是：洁净度等级每提升一级，过滤器的选择余地就越小，对密封和检漏的要求越苛刻。
关于H13规格的详细参数，也可以参考这篇《H13 Hepa Filter: Key Specs, Selection Tips & Applications》，里面针对H13的效率、风速、阻力的典型值做了拆解。
选型时最容易忽略的3个隐性成本
很多采购只比较过滤器单价，但半导体洁净室的过滤器成本远不止那点采购费。
- 能耗成本：压降每增加50Pa，风机功率大约增加3%—5%。一个5000风量的系统，一年下来电费差好几万。
- 更换人工和停机损失：半导体产线停机一小时，损失可能比过滤器本身贵几十倍。选错尺寸或密封方式导致反复拆装，这笔账要算进去。
- 检测成本：如果安装后PAO检漏不通过，返工检测一次就要几千块，还耽误工期。
所以在选型时，我更倾向于把压降、密封可靠性、尺寸公差放在首位，而不是单纯看单价。一个便宜20%但压降高30%的过滤器，运行一年就把差价吃掉了，后面还在持续掏钱。
半导体洁净室HEPA过滤器规格参数：一份实用核对清单
最后给你一份可以直接上手的核对清单，适合采购和工程团队沟通时用。
半导体洁净室HEPA过滤器选型核对清单
- 确认目标ISO洁净度等级，并对应H13或H14效率要求
- 提供准确的送风量和允许压降范围
- 确认过滤器尺寸、边框材质和密封方式（液槽胶/机械/垫片）
- 确认安装位置：顶送、侧送或设备端HEPA过滤盒
- 要求供应商提供每台过滤器的初始压降和效率测试报告
- 约定PAO检漏标准和泄漏率限值（通常≤0.01%）
- 核算长期运行能耗和更换周期，不要只看单价
把这些项核对完，选型基本不会出大差错。
洁净室分级这件事，别停留在“知道数字”
ISO 1—9级不是背下来就完事。真正的价值在于，你能根据工艺需求精确推算出需要什么样的末端过滤器，以及过滤器规格参数里哪些指标不能妥协。半导体洁净室的运行质量，最终由每一片HEPA过滤器的效率和密封性决定。选对参数，洁净室才真正“洁净”。
如果你正在为某个洁净室项目选HEPA过滤器，卡在H13/H14效率、边框材质或者尺寸定制的某个环节，不妨把具体参数列出来，找厂家按工况核算一遍。很多时候，一个参数的细微调整，就能在能耗和成本上省出可观的数字。
