HEPA盒式过滤器规格、选型与工业应用指南

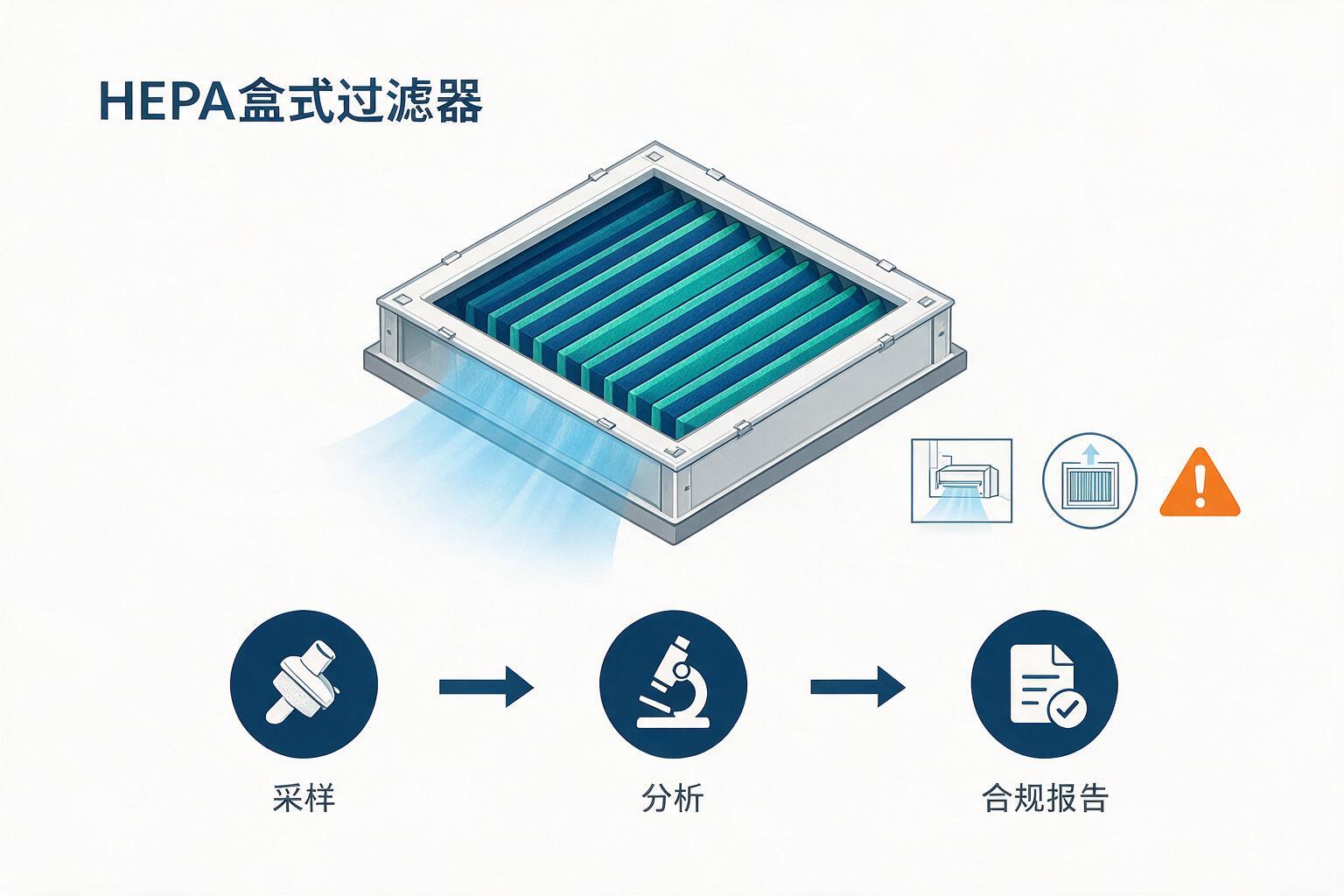

HEPA盒式过滤器是什么？一个盒子里装了什么
洁净室末端的高效过滤，很多项目卡在HEPA盒式过滤器选型上。尺寸不对装不上，阻力太大能耗飙升，效率虚标检测不过。这篇把规格、选型、应用一次说清楚，你就不用再翻样本猜参数了。
HEPA盒式过滤器，说白了就是一个带外框的盒式高效滤芯，专门装在洁净室送风系统的末端风口上。它把高效滤材（通常是玻纤或PTFE）折叠成多褶结构，密封在金属或塑料外框里，配合密封垫直接卡进风口。相比散装滤芯，盒式结构更换快、密封可靠，不容易漏。
效率等级上，H13 HEPA过滤器的标准是0.3μm颗粒过滤效率≥99.97%，H14则≥99.995%。盒式过滤器常见就是这两个等级，更高要求的会用到ULPA（U15/U16）。效率数字背后是完整的扫描检测报告，采购时记得要。
补充一点，盒式过滤器不等同于板式空气过滤器。板式过滤器一般做中效或预过滤，装在空调箱里；HEPA盒式过滤器是末端精过滤，直接决定洁净室的最终洁净度。两者不能互相替代，但常常串联使用。

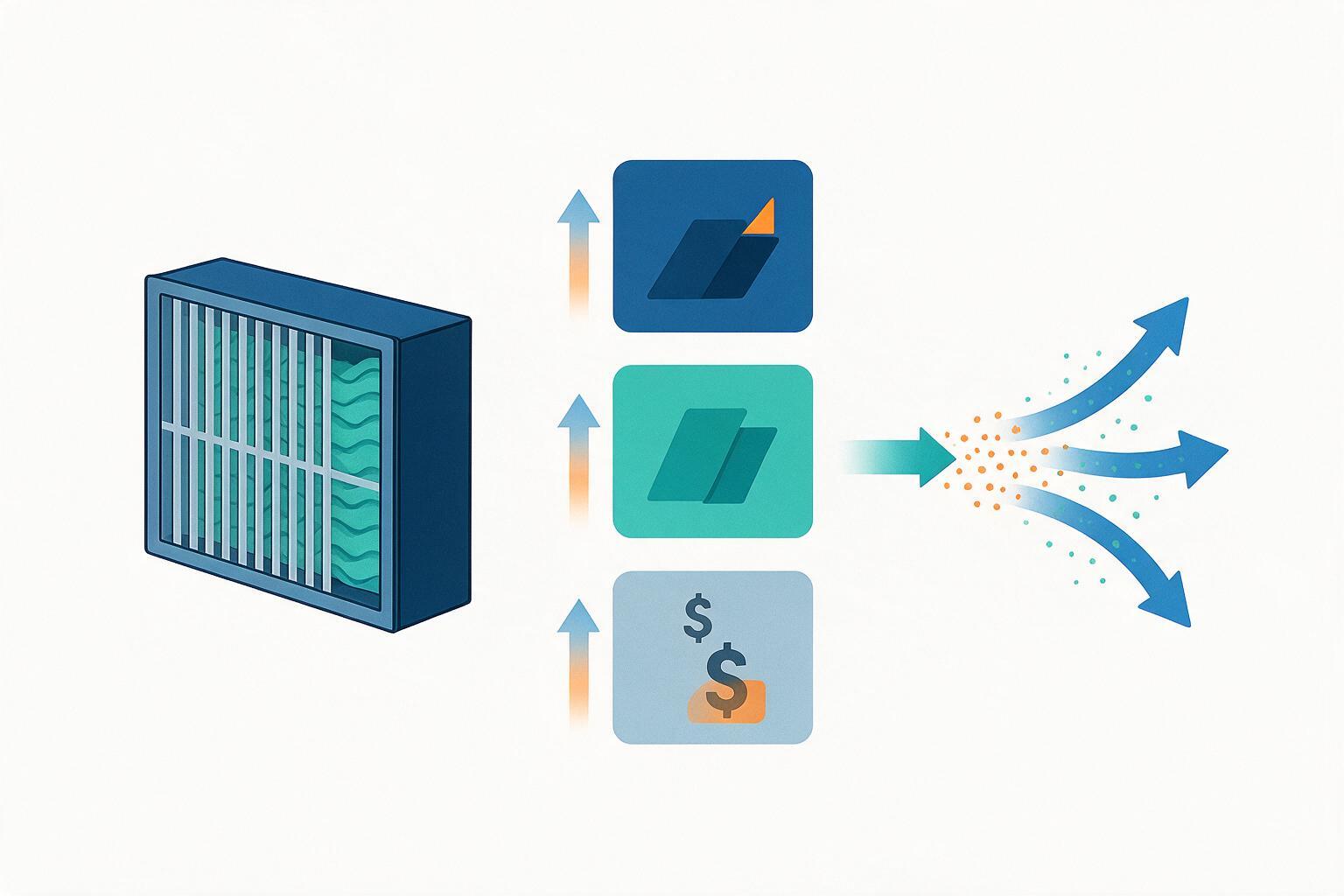

关键规格参数：效率、尺寸、风量、阻力都要看
选HEPA盒式过滤器，只盯着效率会吃亏。实际运行中，尺寸、风量、阻力对成本和洁净度的影响同样大。先看一组典型参数，心里有个底。
效率这个指标，建议按工艺要求来定。制药A/B级区一般用H14，电子半导体有些要求0.1μm颗粒控制，得用ULPA。但效率越高，阻力也越高，风机能耗跟着涨。所以效率匹配工艺就行。H13 HEPA过滤器在大多数工业洁净室够用，还比H14省电。
尺寸适配是最容易踩的坑。HEPA盒式过滤器要精确匹配送风口的静压箱尺寸，差几毫米就装不进去或密封不严。采购前一定核对图纸，最好让供应商出尺寸确认图。这里特别要注意和空气过滤器壳体的配合，壳体设计不合理，滤芯再好也白搭。你可以参考我们之前写的空气过滤器壳体选型要点。
风量和阻力是一对矛盾。HEPA盒式过滤器的风量选大了，风速高，阻力上升快，滤芯寿命短；风量选小了，洁净度可能不达标。一般建议按额定风量的80%-100%运行，阻力控制在新滤芯初阻力的2倍以内。举个例子，某洁净车间原来用H13盒式过滤器，初阻力250Pa，运行半年后压差涨到600Pa，能耗比新滤芯高了近40%。换成低阻滤材后，同样风量下初阻力降到180Pa，一年电费省下上万块。
滤材方面，玻纤效率稳定但阻力偏高，PTFE阻力低但价格贵，适合对能耗敏感的项目。边框材质常见镀锌板、铝合金、不锈钢，根据环境腐蚀性选择。
HEPA盒式过滤器
- 高效过滤H13/H14
- 末端送风
- 阻力较高
- 更换周期较长
板式空气过滤器
- 中效G4-F9
- 预过滤或空调箱
- 阻力较低
- 更换频繁
说实话，很多项目在预过滤段用板式空气过滤器省钱，末端再用HEPA盒式过滤器保证效率，这样搭配寿命和成本最均衡。如果你对板式过滤器选型没底，可以看这篇板式空气过滤器的选型账。

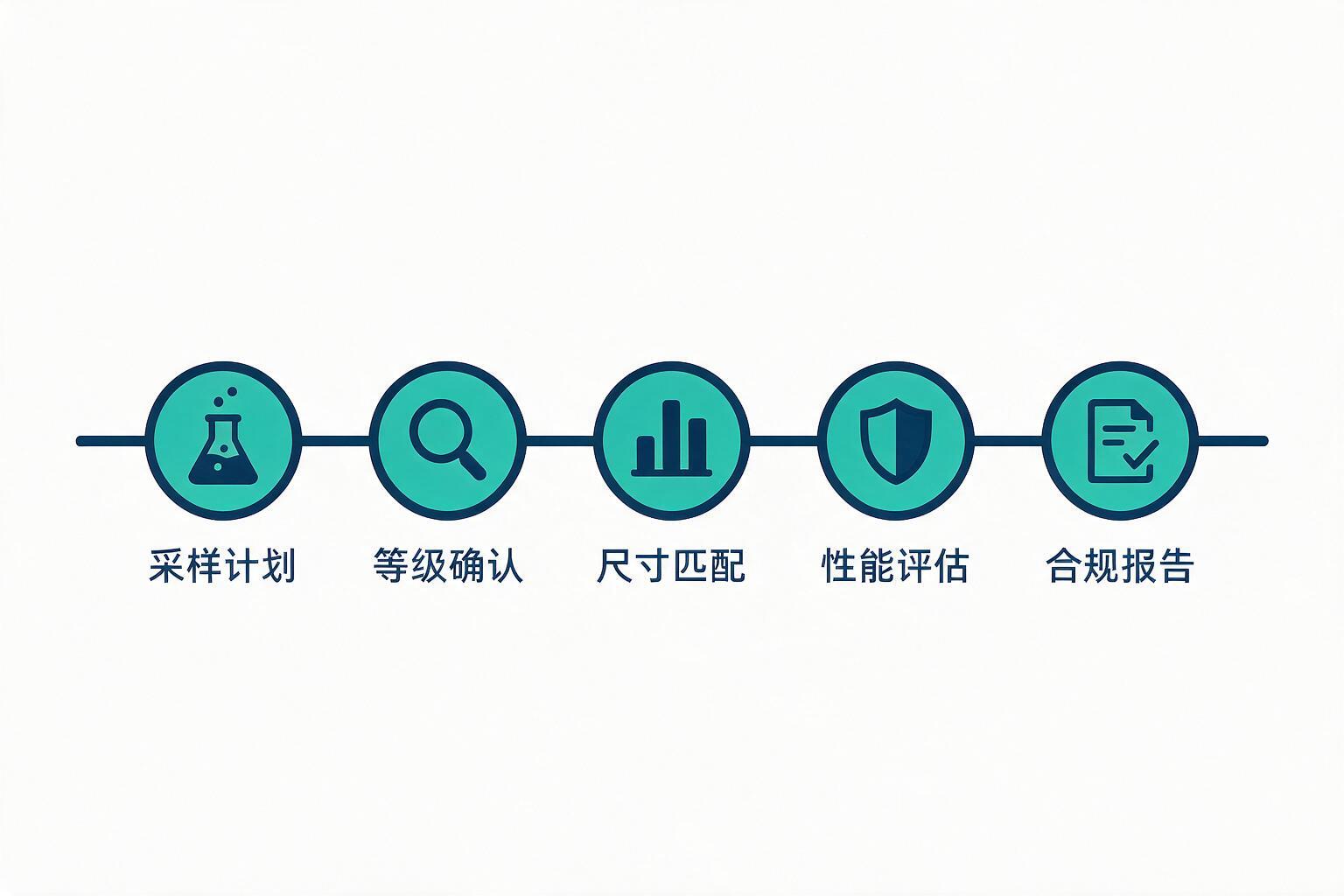

选型五步走，这几步别跳
选型不是拍脑袋，按下面五步走，能避开80%的坑。
第一步确定洁净度等级，别用“越高越好”的思路。ISO 8级用H13足够，硬上H14多花的钱没有回报。我们碰到过客户，非要用H14，结果初阻力增加30%，风机选型被迫放大一号，整体投资涨了15%，检测结果和用H13没区别。
第二步尺寸和结构，一定要实测现场风口尺寸，而不是只看图纸。很多厂房实际施工有偏差，图纸和现场对不上。同时确认HEPA盒式过滤器的安装方式：是侧装、顶装还是液槽密封？液槽密封的密封性最好，但更换麻烦，适合高等级洁净室。
第三步风量和阻力，建议让供应商提供阻力曲线，结合风机性能点校核。如果风机余压不足，阻力高的滤芯会导致风量衰减，洁净度不达标。这里可以算一笔账：阻力每增加50Pa，风机功率约增加3%-5%，一年运行8000小时，多耗的电费相当可观。
第四步滤材和密封，玻纤滤纸耐温性好、效率稳定，但怕潮；PTFE滤纸阻力低、耐化学腐蚀，但价格高。边框密封胶条要选耐老化的硅胶或聚氨酯，避免使用中泄漏。如果工艺有高温段，普通HEPA盒式过滤器的滤材会碳化甚至着火，必须用高温空气过滤器的选型思路，选耐高温滤材和结构。
第五步对比生命周期成本，别被低价滤芯忽悠。我们有个客户对比过：A品牌滤芯单价便宜20%，但寿命只有B品牌的一半，更换人工和停机损失加起来，三年总成本反而贵了40%。选滤芯要算总账，不是看单价。
工业应用场景，不同行业要求差很多
HEPA盒式过滤器覆盖的行业不少，但每个行业的侧重点完全不同。下面这张图帮你快速建立印象。
制药洁净室 | H14级，GMP A/B区末端
电子半导体 | 控制0.1μm颗粒，ULPA或H14
喷漆房排风 | 拦截漆雾颗粒，需配合初效/中效
高温工艺 | 耐高温滤材，需专门设计
制药行业最看重可靠性和可追溯性。A/B级洁净区的末端HEPA盒式过滤器必须逐台扫描检漏，并保留检测报告。滤芯更换后还要重新验证洁净度，停机成本极高，所以选滤芯时更看重寿命和稳定性，而不是价格。我们遇到过药厂客户，为了省几万块换用了低价滤芯，结果半年内出现两次泄漏，一次停产验证损失超过百万。
电子半导体行业对颗粒粒径敏感，0.1μm的颗粒就能造成芯片缺陷。所以很多电子厂用ULPA（U15/U16）盒式过滤器，效率对0.1μm颗粒≥99.9995%。但ULPA阻力更高，对风机和密封要求更苛刻，选型时需要更精细的阻力校核。
喷漆房排风系统里，HEPA盒式过滤器通常放在最后一级，拦截微小的漆雾颗粒和挥发性有机物。前面要配初效和中效过滤器，防止大颗粒漆雾堵塞高效滤芯。具体三级拦截怎么搭配，可以参考喷漆房过滤器的选型思路。我们见过喷漆房直接上HEPA，结果一周就堵死，因为没预过滤，漆雾把滤纸糊成了板。
高温工艺比如烘干线、烤漆房，普通HEPA盒式过滤器的滤材和胶水在150℃以上就会失效甚至燃烧。必须选耐高温的玻纤滤材、金属边框和耐高温密封胶，这类过滤器通常有专门的高温系列。如果你有高温需求，建议先看这篇高温空气过滤器怎么选才不烧滤材的避坑指南。
其他应用还包括：食品饮料的无菌灌装、医疗器械的洁净车间、实验室的生物安全柜等。这些都是利用HEPA盒式过滤器的高效拦截能力，提供一个受控的洁净环境。

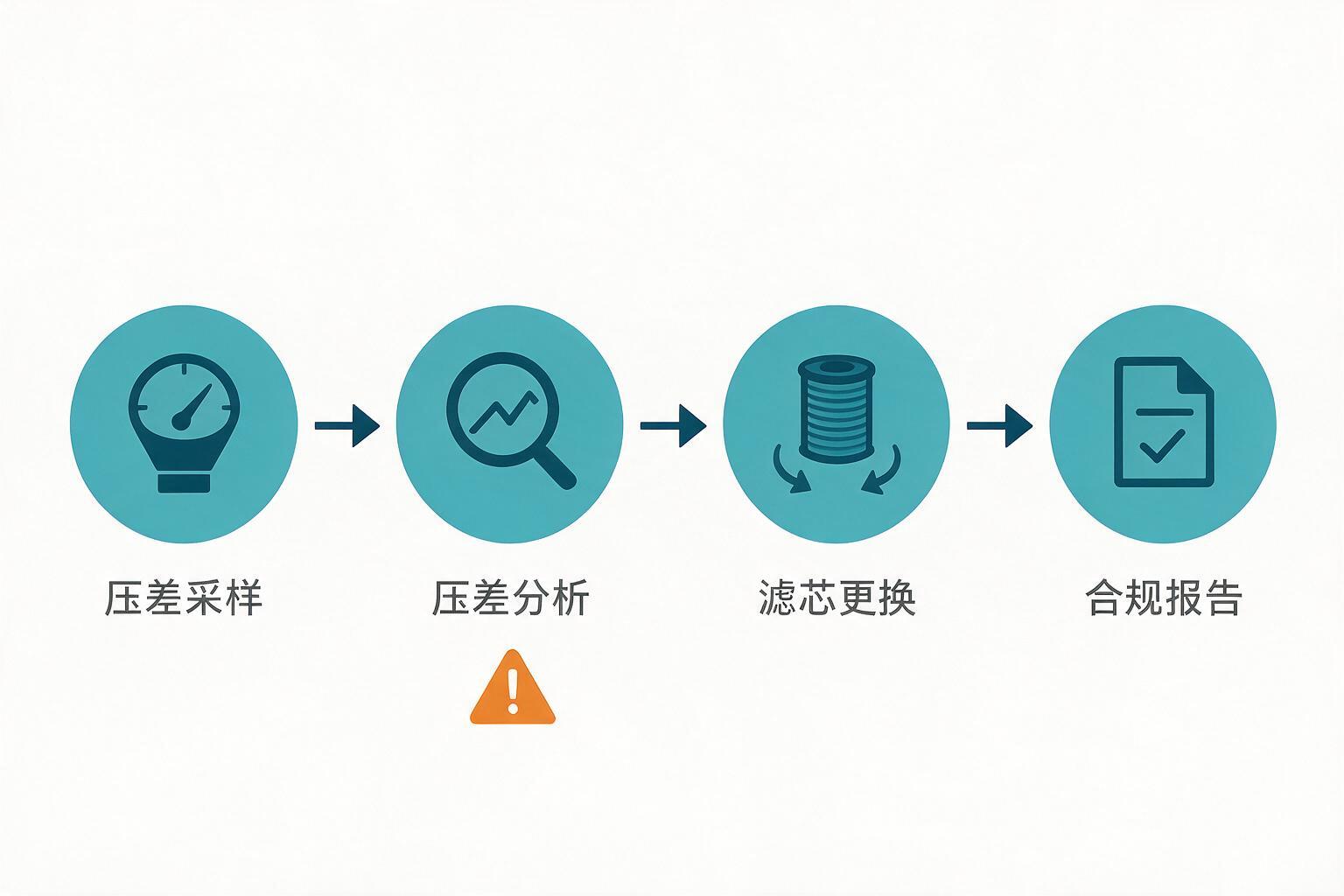

安装与维护：压差是滤芯的体检报告
滤芯装上不是一劳永逸，日常维护的关键就是盯住压差。压差表或差压变送器能告诉你HEPA盒式过滤器的阻力变化，就像人的血压，升高了说明滤芯在堵。
日常维护核对清单
- 每周记录压差读数，超过初阻力2倍时准备更换
- 检查密封边框是否泄漏，用尘埃粒子计数器扫描
- 更换时避免碰伤滤纸，佩戴无尘手套
- 旧滤芯按危废处理，尤其含活性炭或化学滤料
压差这个指标太重要了，但有客户就是不重视。我们碰到过一个案例：客户的洁净室压差掉了30%还在生产，以为是仪表问题，结果拆开一看，HEPA滤芯被粉饼成了水泥块，风机都快憋停了。早点看压差，根本不会发展到那一步。建议每周至少记录一次压差，趋势比绝对值更重要。
泄漏检测也不能省。高效过滤器安装后和定期（比如每年）都要用尘埃粒子计数器扫描边框和滤面，确认无泄漏。特别是更换滤芯后，封边的硅胶或液槽要重新密封到位，否则等于白装。
更换周期没有固定答案，取决于前端预过滤的效果、环境粉尘浓度和运行时间。一般工业洁净室建议2-3年更换，制药A/B级可能1年就要换。实际以压差和检测结果为准，不要死板照搬时间。
另外，滤芯更换涉及停机，最好提前备好备件，并选择有库存、响应快的供应商。滤芯到货后要检查外观无破损、边框无变形、密封条完好，存放时防潮防尘。
选对HEPA盒式过滤器，关键是把工艺匹配和全生命周期成本算清楚。效率、尺寸、阻力、密封这几件事搞明白了，日常维护盯住压差，滤芯能正常跑完整个寿命周期。这些参数和清单留着，下次采购时照着核对。
