2025-12-18空气过滤器在充电桩中的应用详解 | 直流快充桩防护、配置方案与可靠性提升指南
摘要： 随着新能源汽车的快速普及，直流快速充电桩（DCFC）的可靠性与耐久性成为关键。空气过滤器作为充电桩内部关键的防护组件，通过净化冷却空气，能有效防止灰尘、湿气、盐雾及腐蚀性气体对精密功率电子元件的损害，从而显著提升设备在线率、延长使用寿命并降低运维成本。本文深入解析其防护原理、典型配置方案、应用价值与选型优化策略。
直流快速充电桩（DCFC）内部集成了IGBT、整流模块、控制单元等高价值、高发热的精密电子器件。其稳定运行极度依赖有效的散热，而用于散热的吸入空气若未经处理，将成为设备故障的主要诱因。空气过滤器，正是保障其长期可靠运行的“隐形卫士”。
一、核心防护原理与需求：为什么充电桩需要空气过滤？
充电桩，尤其是户外部署的直流快充桩，面临复杂的环境挑战。空气过滤的核心目的是为内部敏感部件提供一个受保护的微环境。

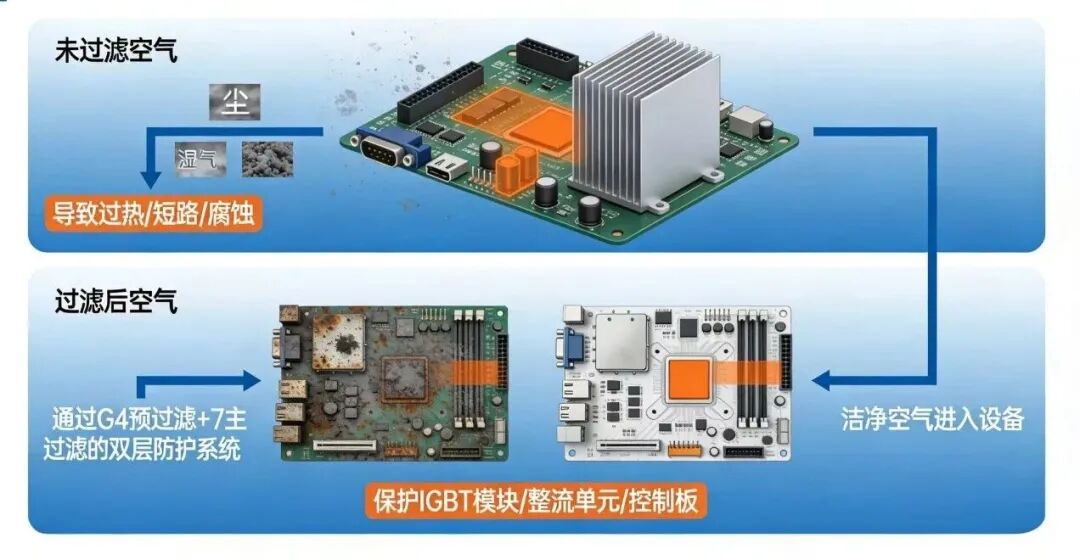

1. 防止颗粒物污染，保障散热与电气安全
· 散热器堵塞：灰尘、沙粒、花粉等堵塞散热风道与鳍片，导致散热效率骤降，引起功率模块过热、性能衰减甚至烧毁。
· 电路短路风险：导电性粉尘（如金属屑、含盐颗粒）在潮湿环境下可能在电路板上形成导电通道，引发短路。
· 机械磨损：粉尘会加速冷却风扇轴承的磨损，产生噪音并导致故障。
2. 抵御湿气与腐蚀性物质，防止化学侵蚀
· 冷凝与潮湿：在沿海或高湿度地区，湿气侵入可能导致内部结露，引发电化学腐蚀和绝缘性能下降。
· 腐蚀性气体：工业区或沿海环境中的硫化物（H₂S）、氮氧化物（NOx）、盐雾（NaCl）等会腐蚀PCB焊点、连接器和散热器，导致接触不良或功能失效。
3. 提升运营经济性
· 提高在线率（Uptime）：减少因环境因素导致的故障停机，直接提升充电服务可用性和运营商收益。
· 延长设备寿命：洁净的内部环境可大幅延长功率模块等核心部件的使用寿命，降低总拥有成本（TCO）。
· 降低维护成本：定期的过滤器更换成本，远低于因污染导致的硬件维修或更换费用。

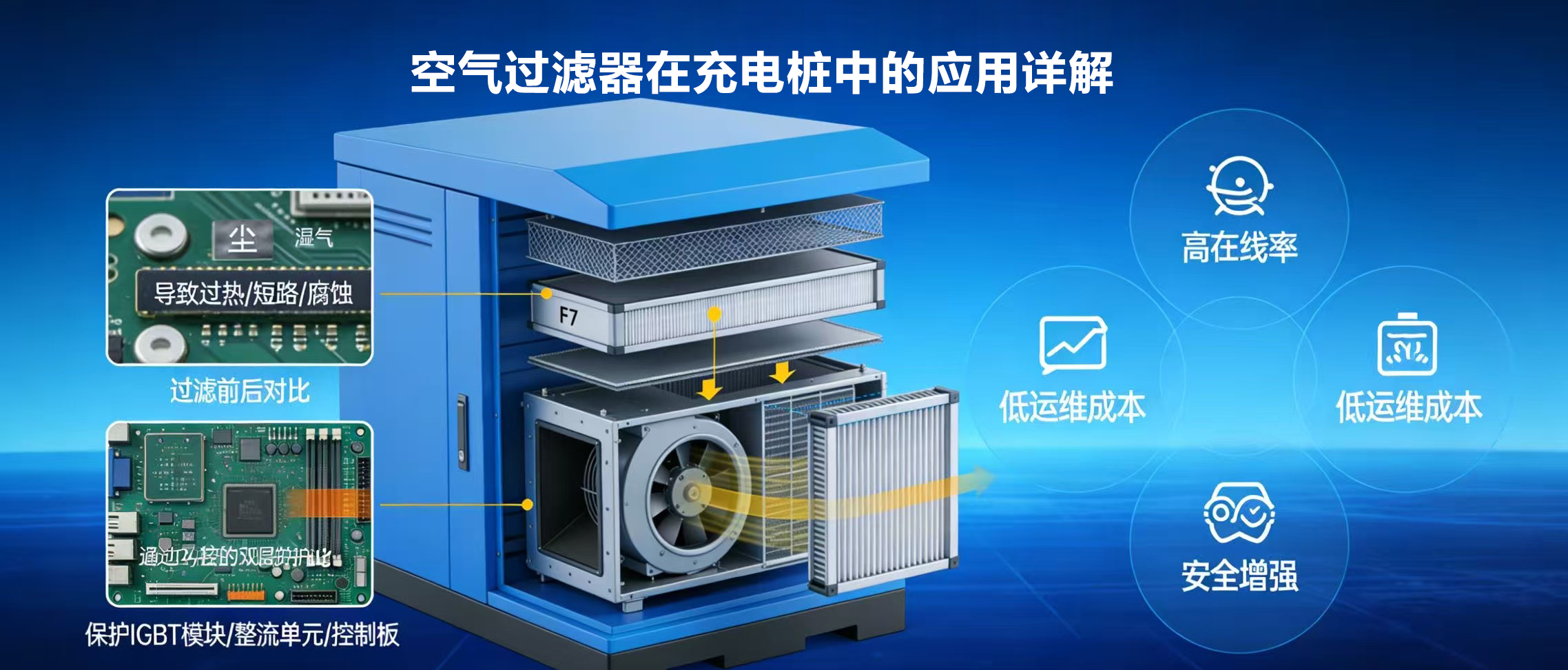

二、典型配置方案：充电桩空气过滤系统设计
充电桩的过滤系统需在防护效能、通风散热和维护便利性之间取得平衡。

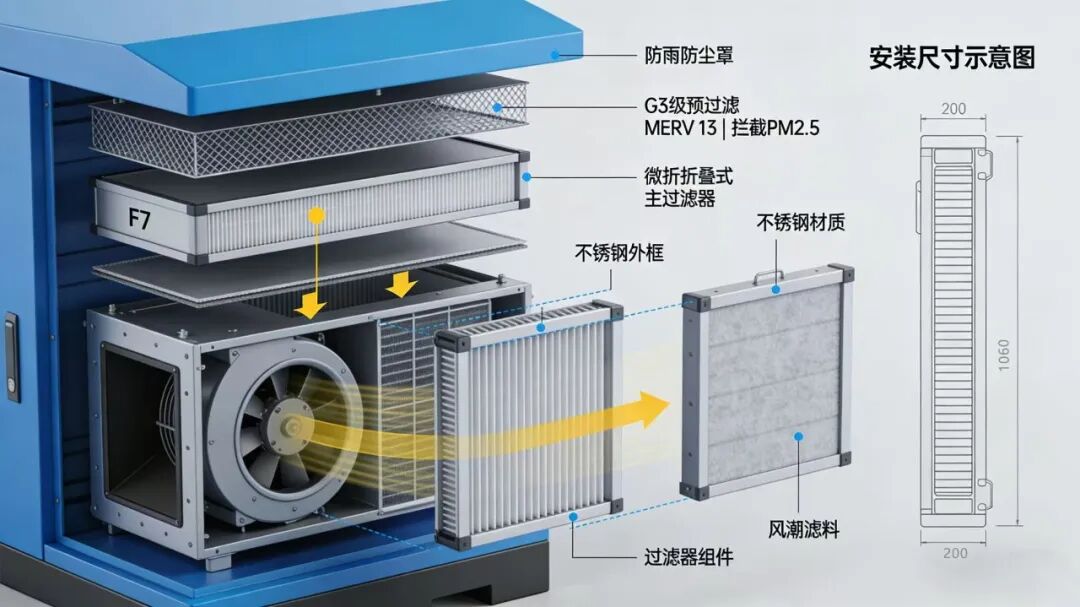

1. 柜体进风口主过滤系统（核心防护层）
· 初级预过滤（必备）：
· 形式：金属防护网、格栅或粗效合成纤维滤棉（G3/G4级）。
· 作用：阻挡树叶、昆虫、柳絮等大体积杂物，保护主过滤器。
· 主颗粒物过滤器（关键）：
· 形式：板式或微褶折叠式过滤器。
· 效率等级：通常选用MERV 10-13（对应F6-F7，或ISO ePM2.5~ePM1级），可有效捕获对散热和电路有害的细颗粒物（PM10, PM2.5）。
· 材料要求：需具备一定的防潮与耐候性，以适应户外温湿度变化。
· 特殊环境强化配置（按需选配）：
· 耐腐蚀设计：对于沿海或工业区，采用不锈钢框体及防腐蚀涂层滤料。
· 防盐雾/化学过滤：可增加极薄的活性炭层或化学吸附滤料，应对腐蚀性气体。
· 防水结构：进风口设计需与柜体IP防护等级（如IP54/IP55） 匹配，常配有防雨罩或排水结构。
2. 内部循环风道过滤（部分高端/模块化桩）
用于净化柜体内循环空气，捕捉内部产生的微量粉尘，保持内部气路洁净。
3. 设计考量关键点
· 通风量与压降平衡：过滤器必须在满足最大散热风量的前提下，保持低初始压降，避免风机过载。
· 维护便利性：设计需支持免工具或快速更换，以适应分布式场站的运维需求。
· 耐候性与耐久性：材料必须耐受紫外线、高低温循环及潮湿。

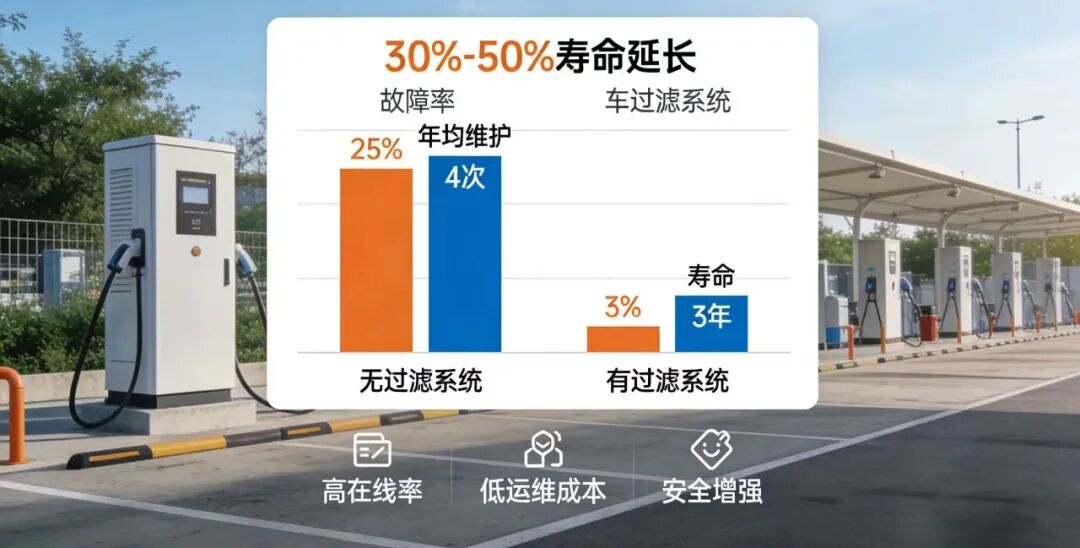

三、应用价值：投资空气过滤的显著回报
1. 可靠性提升：大幅降低因过热、腐蚀导致的意外故障，保障充电桩>99%的高在线率。
2. 性能维持：确保散热系统高效，保障充电桩能在持续高功率输出下稳定工作。
3. 寿命延长：将核心电子部件的有效寿命延长30%-50%，提升资产回报率。
4. 运维成本优化：将不可预测的硬件维修转化为可计划的滤芯更换，降低总运维成本。
5. 安全增强：消除因粉尘堆积、局部过热引发的潜在火灾风险。
四、挑战与优化选型策略
1. 精准选型匹配环境：
· 城市普通环境：标准F7级过滤器通常足够。
· 多尘/工地周边：需提高效率至F8-F9，并缩短维护周期。
· 沿海/工业区：必须选用耐腐蚀框体（如不锈钢） 和防盐雾滤料。
2. 智能化维护管理：
· 推荐采用压差传感器监控过滤器堵塞状态，实现预测性维护，避免因堵塞导致过热。
· 建立基于场地环境的差异化更换周期，而非固定时间。
3. 系统集成设计：
· 确保过滤器与柜体之间有优良的密封，防止气流旁路。
· 充电桩整机设计应充分考虑过滤器的安装、拆卸空间与通道。
五、总结
在新能源汽车基础设施迈向高可靠、免维护的时代，空气过滤器已从可选配件转变为直流快充桩的核心防护组件。一个依据部署环境科学选型、并得到妥善维护的空气过滤系统，是保障充电桩在全天候条件下稳定运行、最大化投资回报的关键技术措施。对于充电桩运营商和设备制造商而言，重视并优化这一环节，意味着更低的故障率、更长的设备寿命和更高的用户满意度。
