2026-01-30数据中心 HVAC 过滤器气流方向：专业问答指南
引言
对于数据中心而言，HVAC 系统的 7×24 小时可靠运行直接关系到服务器 uptime、制冷效率与设备寿命，而空调过滤器的气流方向正确性更是重中之重。以下是专为数据中心管理者、设施工程师及专注关键基础设施的 HVAC 承包商打造的场景化问答合集。

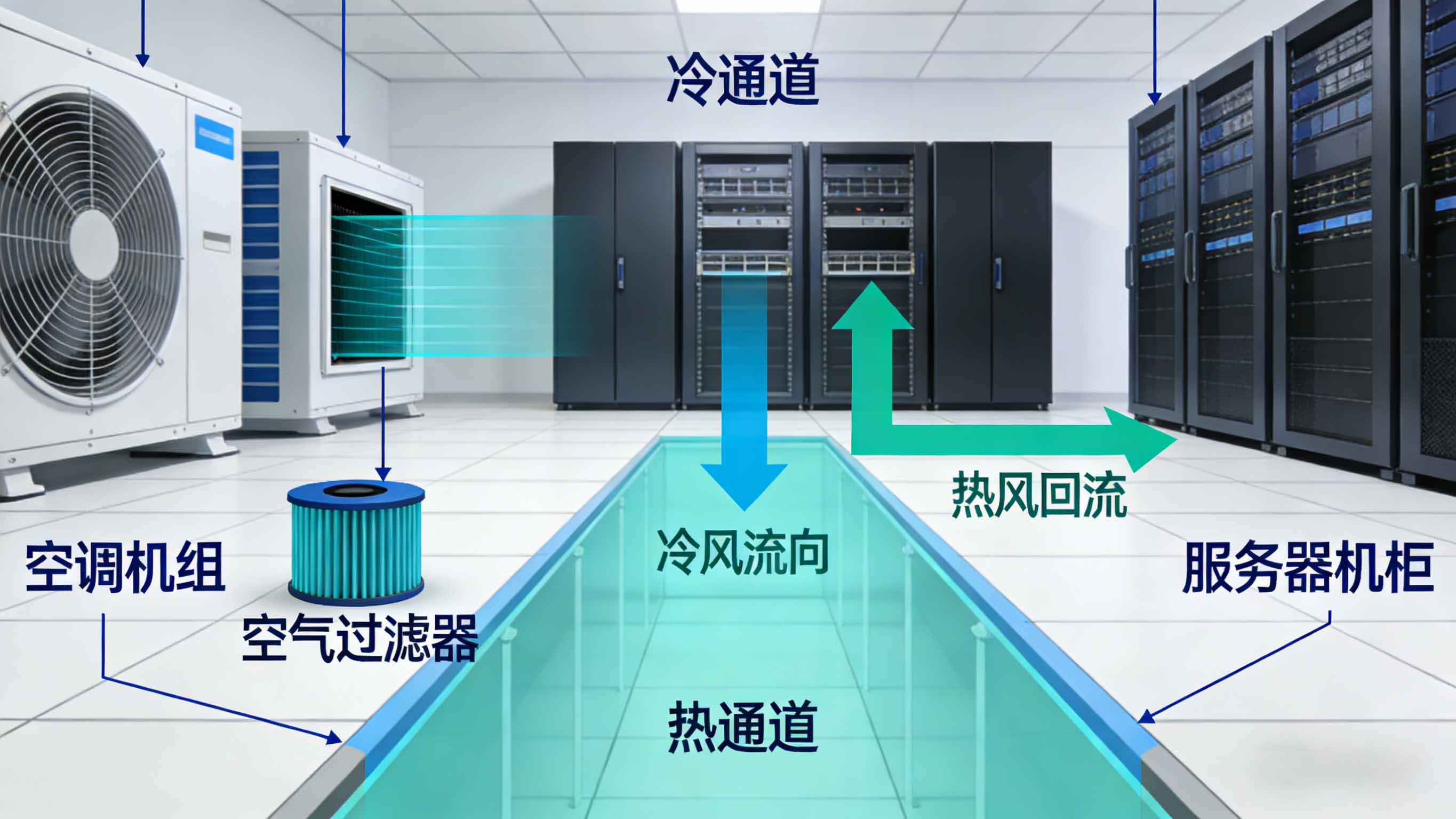

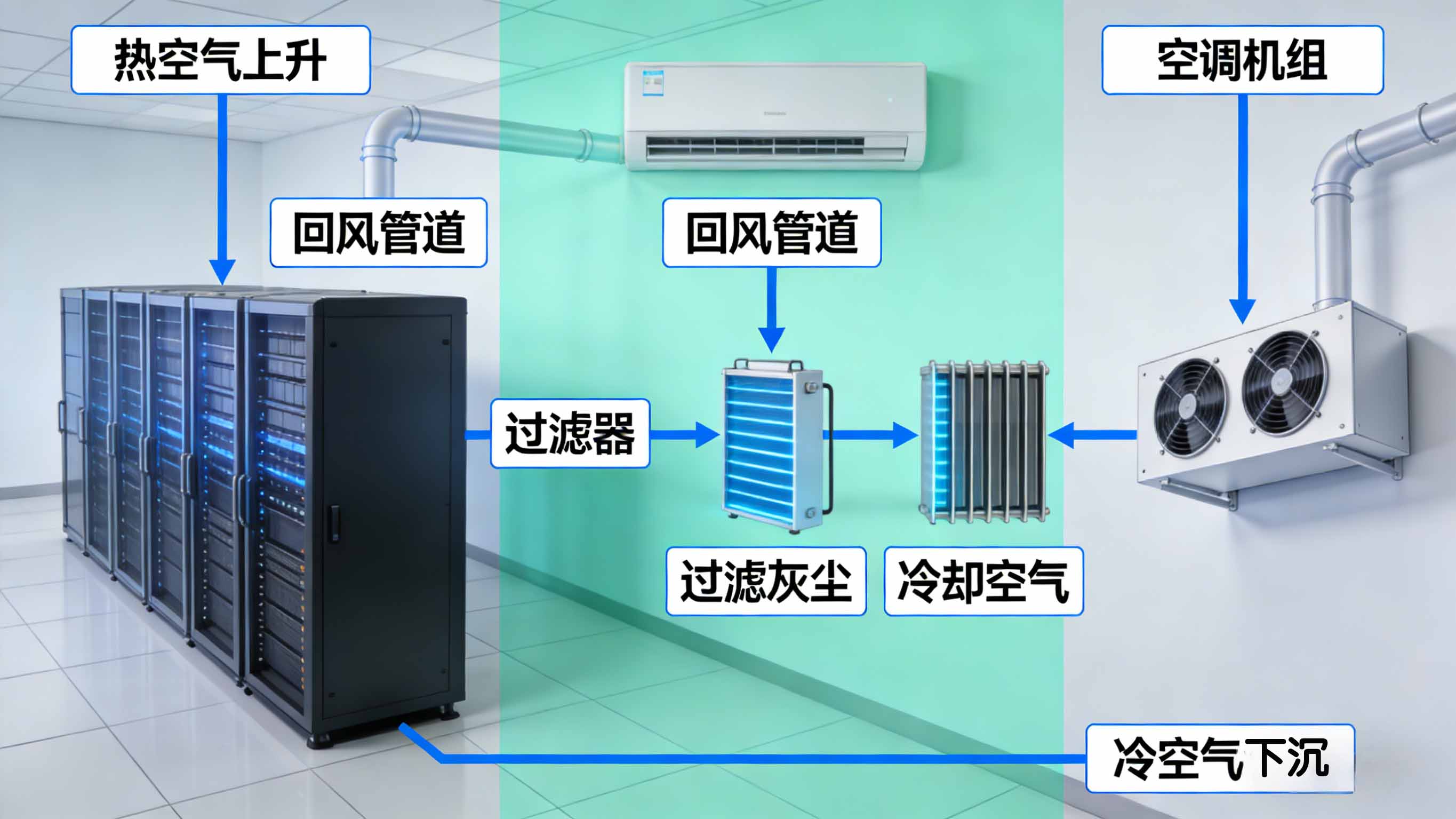

1. 数据中心 HVAC / 机房空调系统的气流方向是怎样的？
数据中心 HVAC 系统（通常为 CRAC/CRAC 精密空调、冷水系统或精密风柜）遵循关键业务级气流路径：
首先，回风（来自服务器机柜的高温污染空气）通过回风管或地板下静压箱被吸入 HVAC 系统；
一个核心原则需牢记：过滤器滤材支架始终位于空调机组的回风侧，其首要职责是保护数据中心敏感组件 —— 服务器散热风扇、HVAC 风机、换热器及精密传感器 —— 免受灰尘、纤维和颗粒物堆积影响，而非仅改善空气质量；
空气随后流经高效过滤器（通常为 MERV 11 级以上），捕获数据中心特有污染物（如机柜碎屑、线缆绝缘粉尘、环境颗粒物）；
最终，经过滤冷却后的空气通过冷热通道架构（或地板下 / 吊顶风管）分配至服务器机柜，维持 ASHRAE 标准规定的 18-24℃最佳工作温度。
过滤器的气流箭头必须指向 HVAC 机组 / 风柜（与气流方向一致），绝不能朝向回风静压箱或服务器机柜 —— 这与过滤器 “保护关键设备” 的核心使命直接契合。

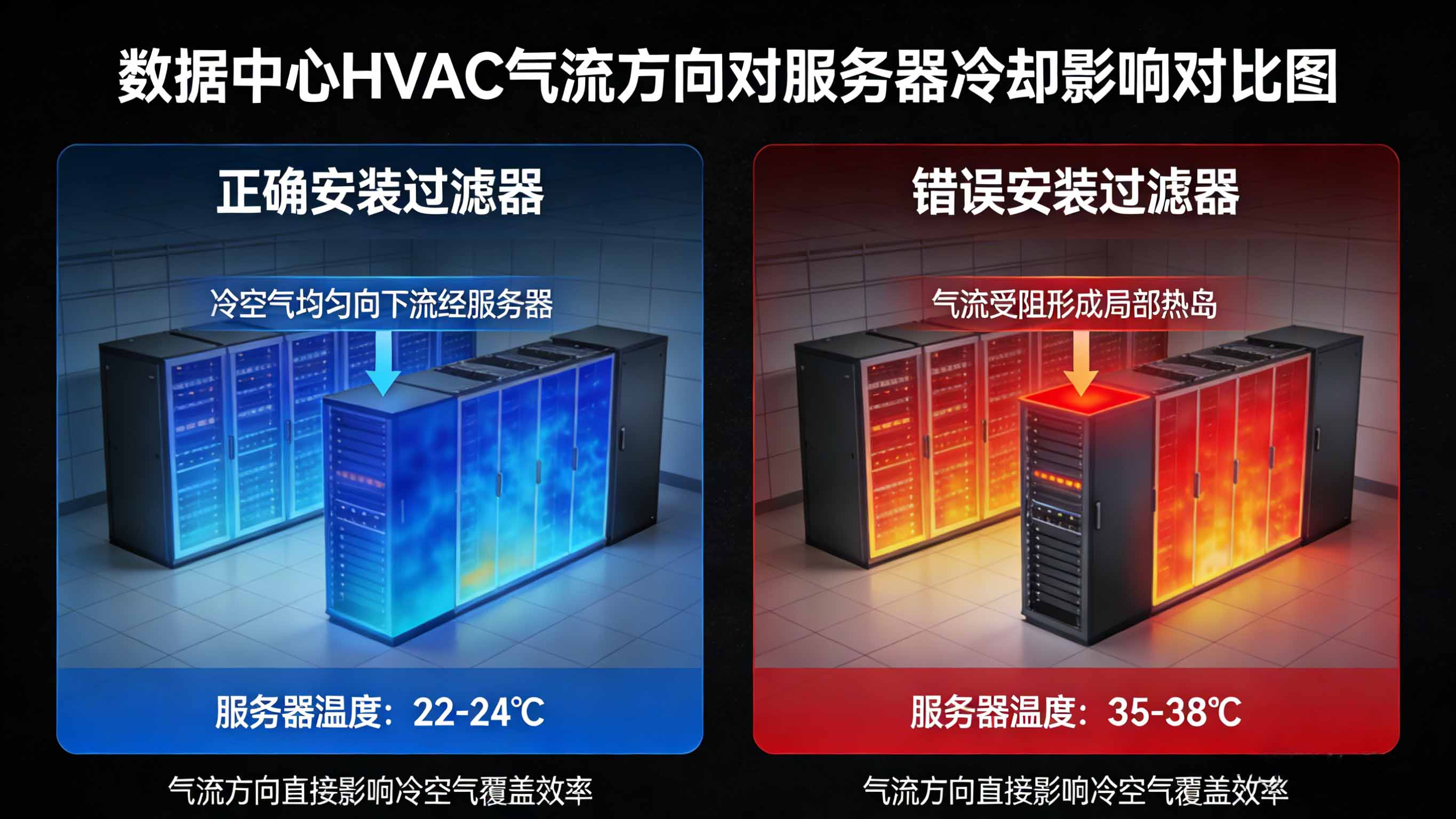

2. 为何气流方向对数据中心 HVAC 系统至关重要？
数据中心对 HVAC 低效零容忍，气流方向错误将引发灾难性后果：
服务器制冷失效：气流受阻导致冷通道温度升高，触发服务器热节流或停机（仅 1℃超温就可能使服务器寿命缩短 10%）；
能耗成本激增：数据中心能耗是普通商业建筑的 10-50 倍，过滤器安装不当会迫使 HVAC 系统超负荷运行 30-40%，一座 1MW 级数据中心每月额外能耗成本可达 5000 美元以上；
设备过早损坏：风机、CRAC 机组盘管及服务器风扇的颗粒物堆积将导致非计划停机，企业级数据中心每小时停机损失高达 1-10 万美元；
合规风险：不符合 ISO 14644（数据中心洁净室标准）或 ASHRAE TC 9.9 指南，可能导致金融、医疗、政府等受监管行业的审计失败。

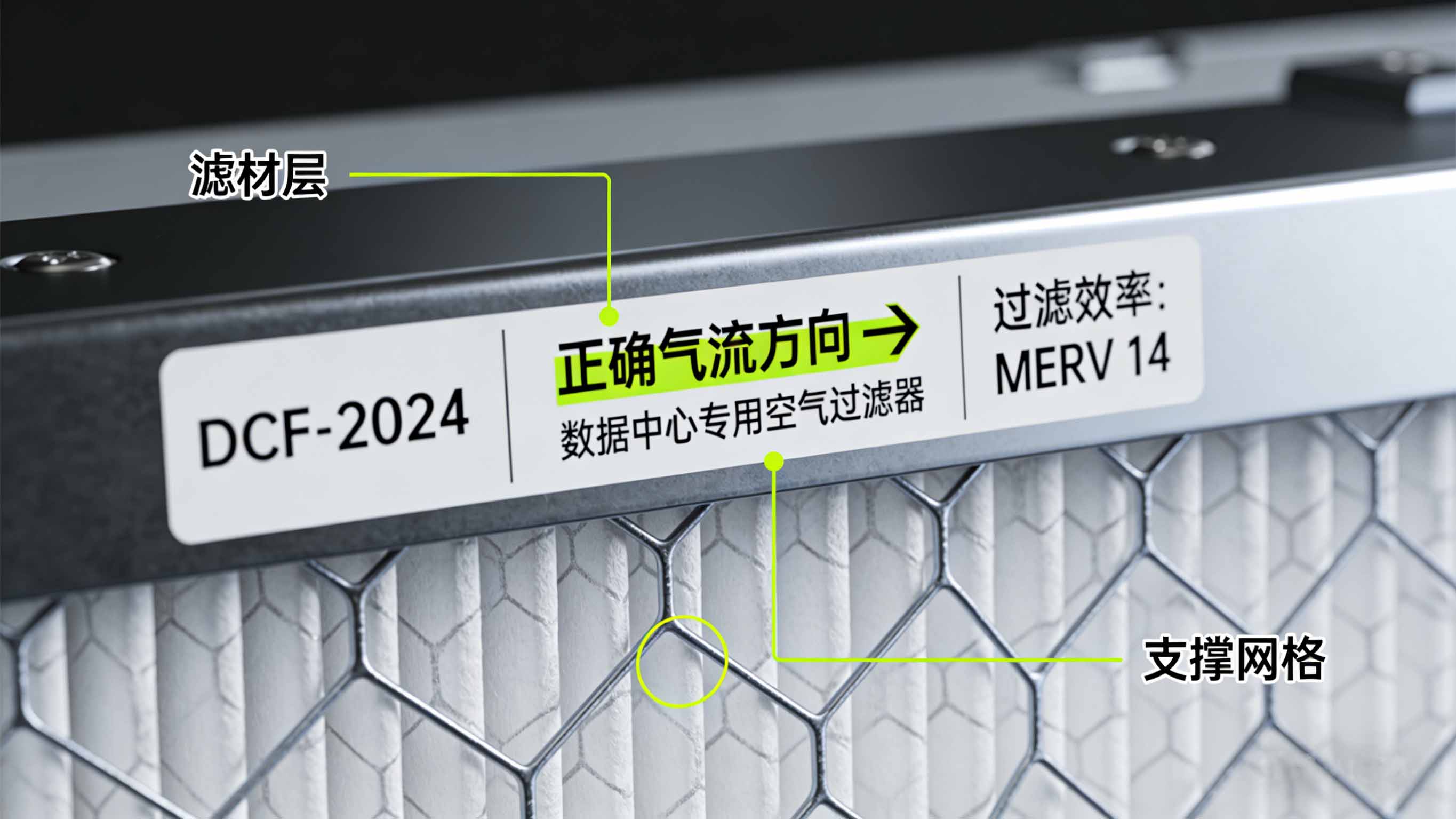

3. 如何识别数据中心级过滤器的正确气流方向？
数据中心专用过滤器（高效面板式、V 型、HEPA 或 ULPA 过滤器）均设计有清晰的防错标识：
加粗气流箭头：印刷在过滤器边框上（数据中心低光环境下通常采用红色高亮），指向 HVAC 机组 / 风机方向，强化 “保护关键设备” 的安装逻辑；
结构特征：高容量 V 型或袋式过滤器（大型数据中心常用）的高密度刚性滤材侧朝向回风侧；若含金属网支撑层，则支撑层位于下游侧（防止高压气流导致滤材坍塌）；
数据中心专属标识：关键基础设施专用过滤器会标注 “回风侧”（进气端）或 “机组侧”（过滤端），同时标明 MERV/ISO 等级，避免与普通商业过滤器混用；
供应商文档：正规数据中心过滤器供应商会提供含静压箱 / 风管专属安装示意图的技术手册（对地板下或吊顶式气流布局至关重要）。

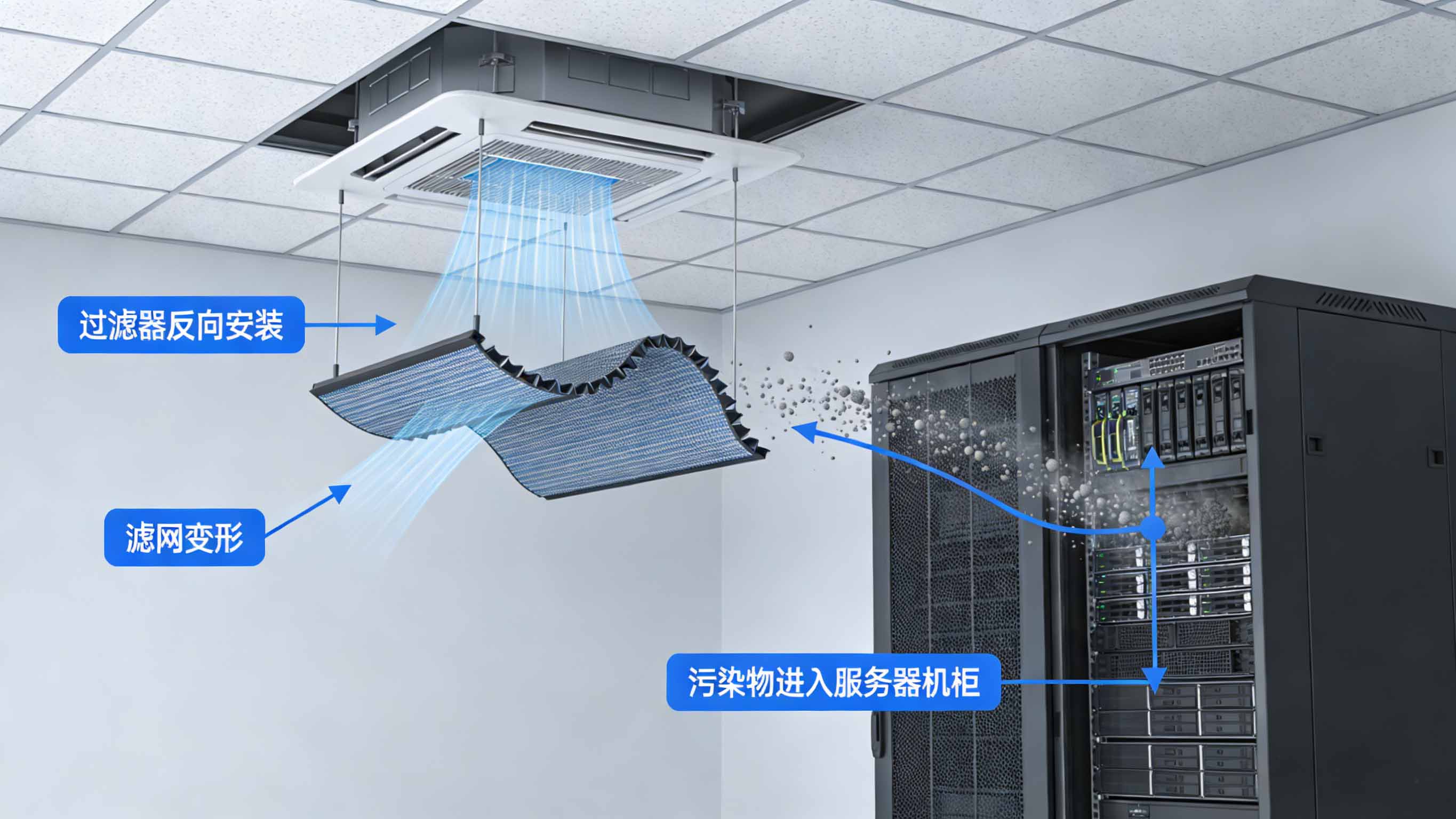

4. 数据中心空气过滤器装反会有什么后果？
对数据中心而言，过滤器装反属于严重故障风险，将彻底破坏 HVAC 系统的服务器保护能力：
滤材坍塌：CRAC 机组的高气流（可达 5000 立方英尺 / 分钟）可能撕裂或压溃滤材，导致未过滤空气直接进入服务器散热片，使制冷效率下降 20-30%；
CRAC 机组过热：气流受阻迫使精密制冷机组满负荷运行，增加风机电机烧毁或制冷剂泄漏风险，引发大面积制冷故障；
静压箱污染物堆积：污染物在过滤器反向侧积聚，最终被吹入地板下风管或服务器进风口，加速硬件老化；
过滤器更换频次翻倍：装反的过滤器堵塞速度加快 2-3 倍，需更频繁维护，既干扰数据中心运营又增加人力成本。
5. 如何验证数据中心 HVAC 系统（静压箱 / 机柜式布局）的气流方向？
数据中心气流路径（地板下、吊顶式、冷热通道）需采用专业验证方法：
静压箱安全纸巾法：在回风格栅或静压箱开口处放置轻质无静电纸巾，若纸巾被吸入风管，说明该侧为回风端，过滤器箭头应反向指向机组（避免松散材料靠近机柜，选用不脱落纸巾）；
风速计 + 压力表组合测试：使用数据中心级风速计测量地板下静压箱风速，搭配压力表确认正负压区（回风侧相对于机组呈负压）；
系统图纸 + BMS 数据交叉验证：对照标注回风路径的 HVAC 工程图纸，结合楼宇管理系统（BMS）的气流数据 ——BMS 提示 “低气流” 时，往往是过滤器装反或堵塞的信号；
第三方验证：Tier 3/Tier 4 级数据中心需委托关键基础设施 HVAC 承包商进行年度气流审计，含过滤器定向检查（这是 uptime 认证的必备要求）。
6. 数据中心专用过滤器（V 型、HEPA）有特殊气流要求吗？
是的 —— 数据中心专用过滤器为精密气流设计，安装定向要求严格：
V 型过滤器：用于大型 CRAC/CRAH 机组，V 型褶皱必须朝向回风静压箱侧，以最大化滤材接触面积 —— 这对处理高气流且不产生压降至关重要。气流箭头与 V 型褶皱内气流方向一致（指向机组），且褶皱需保持无遮挡（避免地板下线缆敷设阻挡气流）；
HEPA/ULPA 过滤器：用于洁净室级数据中心（如托管机房），密封垫圈侧必须朝向 HVAC 机组，气流箭头指向送风静压箱 —— 任何偏差都会影响亚微米颗粒物（如 0.3μm 粉尘）过滤效果；
地板下过滤器：专为架空地板数据中心设计，箭头必须朝上指向机柜进风口（回风从地板向上吸入），反向安装会阻断冷风分配。
7. 数据中心应多久检查一次过滤器气流方向？
数据中心维护计划需高频次验证：
每次过滤器更换时：数据中心过滤器更换周期为 1-6 个月（取决于颗粒物负载），每次更换时必须验证方向 —— 尤其当维护团队轮岗或委托外包保洁时；
BMS 报警触发时：任何 “低气流”“高压降” 或 “温度偏差” 报警都需立即检查气流方向（装反是此类故障的首要诱因）；
维护 / 翻新后：风管调整、静压箱清洁或机柜重新布局后，需重新确认过滤器定向 —— 气流路径变化可能导致过滤器与回风侧错位；
季度合规审计时：将过滤器方向检查纳入 ISO 14644 或 Tier 等级认证的季度审计，确保满足 uptime 保障要求。
8. 选用错误过滤器类型会影响数据中心气流方向吗？
会 —— 关键基础设施中过滤器类型与气流方向高度关联：
普通商业级过滤器（MERV＜11）用于数据中心时，即便定向正确也会扰乱气流 —— 其滤材密度无法适配数据中心 HVAC 的高风量需求，导致制冷不均；
尺寸偏大 / 偏小的过滤器会在静压箱外壳与过滤器间产生间隙，无论定向是否正确，未过滤空气都会旁路泄漏，使服务器暴露于污染物；
混用过滤器类型（如在 V 型过滤器外壳中安装 HEPA 过滤器）会改变压降，迫使 HVAC 系统补偿，极端情况下引发气流反向；
必须选用数据中心 HVAC 原厂指定过滤器（如 MERV 13+、ISO 8 或 ULPA 15 级），且尺寸与静压箱 / 风管匹配，才能确保气流合规与设备保护。
数据中心气流方向合规专属最佳实践
关键基础设施团队培训：为维护人员提供 “过滤器保护服务器” 原则的实操培训，重点讲解静压箱 / 地板下安装规范 —— 在 HVAC 机房和静压箱入口处张贴操作速查表；
过滤器外壳 + 静压箱标识：张贴数据中心专属标识：“回风侧（静压箱端）→ 过滤器箭头 → CRAC 机组”，并采用彩色胶带（如红色标识回风侧、绿色标识机组侧）标准化安装流程；
合作数据中心专业供应商：选择专注关键基础设施的过滤器供应商 —— 优先考虑带抗菌滤材（防止潮湿数据中心滋生霉菌）和清晰气流标识的产品；
BMS 系统集成：配置楼宇管理系统，将 “异常压降” 或 “气流反向” 设为告警事件（这类情况常提示过滤器装反或堵塞），实现主动维护；
合规文档留存：详细记录过滤器更换、气流检查及 BMS 告警情况，满足 Tier 等级认证及监管要求（如面向数据中心的 HIPAA、GDPR 合规）。
